Radiator (Dr-Z400s)

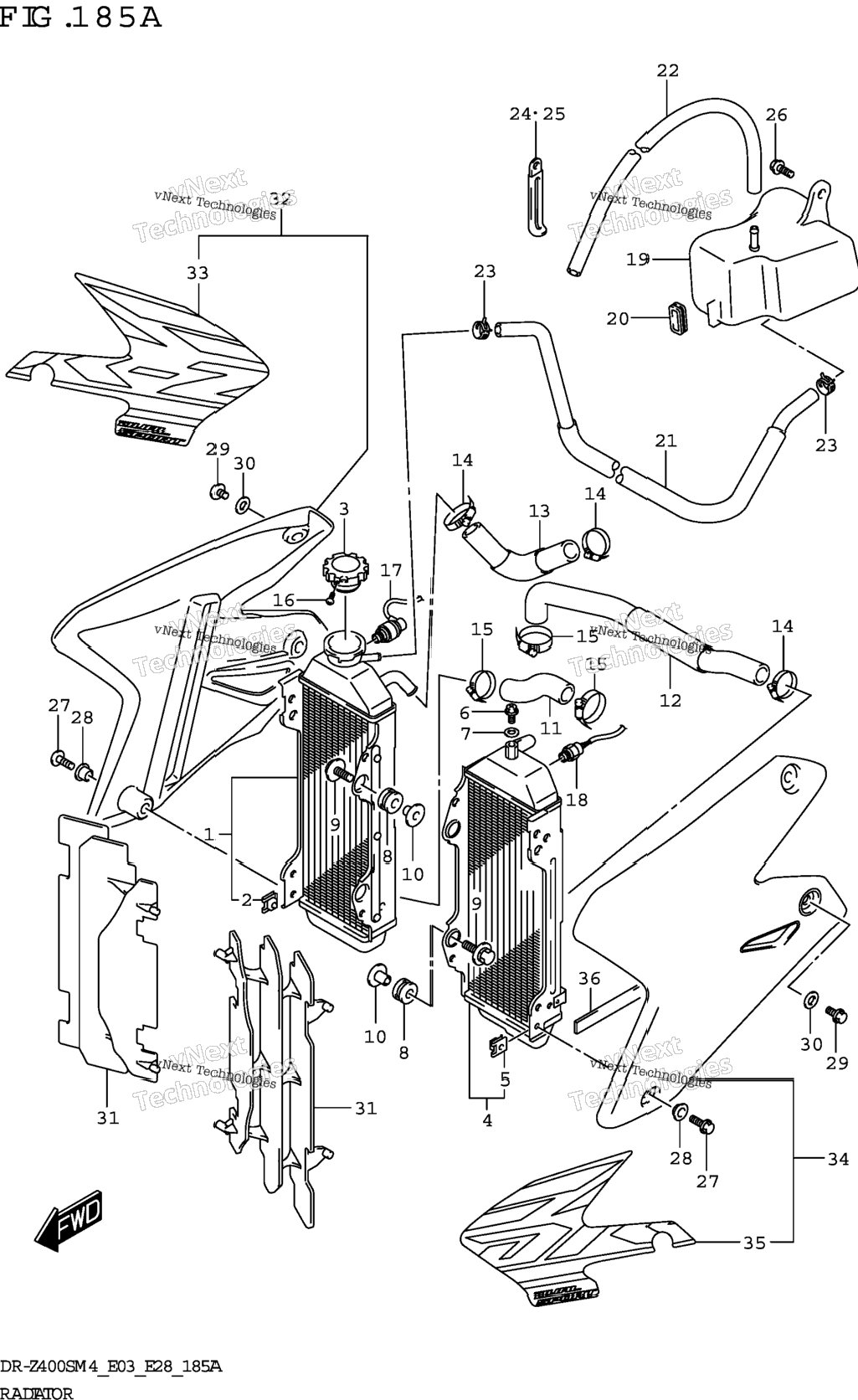

Схема Radiator (Dr-Z400s)

№	Артикул	Название	Кол-во	Наличие и цены	Действия

1	`17710-29F40`	RADIATOR WATER R	1 шт.	—

2	`09148-06017`	.NUT	1 шт.	—

3	`17730-19D11`	CAP RADIATOR (1.1)	1 шт.	—

4	`17720-29F40`	RADIATOR WATER L	1 шт.	—

5	`09148-06017`	.NUT	1 шт.	—

6	`17568-50F00`	UNION BOLT,AIR VENT	1 шт.	—

7	`09168-06026`	GASKET (6.4X11.5X0.84)	1 шт.	—

8	`17787-19A00`	CUSHION RADIATOR LWR	4 шт.	—

9	`09116-06147`	BOLT (6X25)	4 шт.	—

10	`09180-06243`	SPACER (6.5X10.5X14.1)	4 шт.	—

11	`17851-29F10`	HOSE RADIATOR INLET	1 шт.	—

12	`17852-29F30`	HOSE RADIATOR OUTLET	1 шт.	—

13	`17853-29F10`	HOSE RADIATOR JOINT	1 шт.	—

14	`09402-28513`	CLAMP	3 шт.	—

15	`09402-32512`	CLAMP	3 шт.	—

16	`17733-03D10`	SCREW RADIATOR CAP	1 шт.	—

17	`34850-29F00`	SWITCH ASSY WATER TEMP	1 шт.	—

18	`17680-24A30`	SWITCH FAN	1 шт.	—

19	`17911-29F11`	TANK RESERVOIR	1 шт.	—

20	`17913-29F00`	CUSHION RESERVOIR TANK	1 шт.	—

21	`17981-29F01`	HOSE RESERVOIR TANK INLET	1 шт.	—

22	`09352-50901-00B`	HOSE (5X9X2000)	1 шт.	—

23	`09401-08411`	CLIP (ID:8.6)	2 шт.	—

24	`09404-08211`	CLAMP (L:45)	1 шт.	—

25	`09404-06429`	CLAMP (L:45)	1 шт.	—

26	`01550-0612A`	BOLT	1 шт.	—

27	`09103-06274`	BOLT (6X16)	2 шт.	—

28	`09169-06053`	WASHER	2 шт.	—

29	`09103-06275`	BOLT (6X8)	4 шт.	—

30	`09160-06143`	WASHER (6.5X14X1.6)	4 шт.	—

31	`17831-37E11`	LOUVER RADIATOR	2 шт.	—

32	`17760-33K80-019`	COVER COMP RADIATOR R (BLACK) FOR 019	1 шт.	—

33	`17760-33K80-YU1`	COVER COMP RADIATOR R (YELLOW FOR YU1	1 шт.	—

34	`68685-29F70-CSH`	.TAPE RADIATOR COVER R	1 шт.	—

35	`68685-29F70-CSK`	.TAPE RADIATOR COVER R	1 шт.	—

36	`17770-33K80-019`	COVER COMP RADIATOR L (BLACK) FOR 019	1 шт.	—

37	`17770-33K80-YU1`	COVER COMP RADIATOR L (YELLOW FOR YU1	1 шт.	—

38	`68695-29F70-CSH`	.TAPE RADIATOR COVER L	1 шт.	—

39	`68695-29F70-CSK`	.TAPE RADIATOR COVER L	1 шт.	—

40	`47451-38A01`	CUSHION TOOL HOLDER	1 шт.	—
