Wiring Harness (Dr-Z400s:(E03 E28))

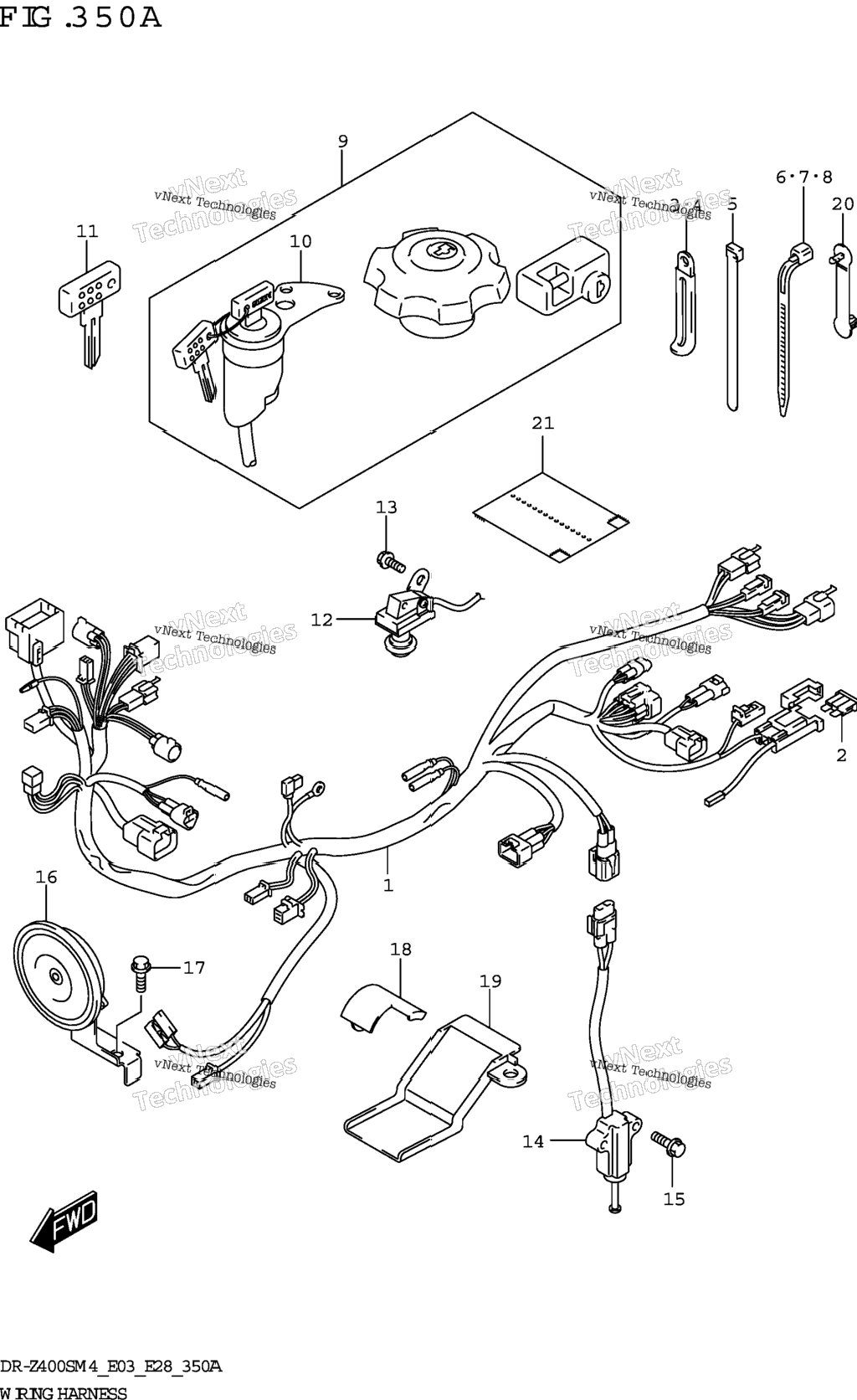

Схема Wiring Harness (Dr-Z400s:(E03 E28))
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-29FF1 | HARNESS WIRING | 1 шт. | — | |
| 2 | 09481-20101 | .FUSE (20A) | 2 шт. | — | |
| 3 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 4 | 09404-06030 | CLAMP (L:80) | 0 шт. | — | |
| 5 | 09407-14407 | CLAMP (L:145) | 5 шт. | — | |
| 6 | 09407-14403 | CLAMP (L:125) | 6 шт. | — | |
| 7 | 09407-18402 | CLAMP (L:165) | 4 шт. | — | |
| 8 | 09407-25401 | CLAMP (L:235) | 4 шт. | — | |
| 9 | 37000-29822 | LOCK SET | 1 шт. | — | |
| 10 | 37110-29F00 | .SWITCH ASSY IGNITION | 1 шт. | — | |
| 11 | 37146-01F00 | KEY BLANK (TYPE:C) | 1 шт. | — | |
| 12 | 37146-01F10 | KEY BLANK (TYPE:D) | 1 шт. | — | |
| 13 | 37146-01F20 | KEY BLANK (TYPE:E) | 1 шт. | — | |
| 14 | 37146-01F30 | KEY BLANK (TYPE:F) | 1 шт. | — | |
| 15 | 37740-29F00 | SWITCH ASSY | 1 шт. | — | |
| 16 | 02162-0608B | SCREW | 1 шт. | — | |
| 17 | 37840-11D11 | SWITCH ASSY SIDE STAND | 1 шт. | — | |
| 18 | 01550-0616A | BOLT | 2 шт. | — | |
| 19 | 38500-29F01 | HORN ASSY | 1 шт. | — | |
| 20 | 01550-0612A | BOLT | 1 шт. | — | |
| 21 | 36611-29F10 | PROTECTOR WIRING HARNESS | 1 шт. | — | |
| 22 | 36611-29F00 | PROTECTOR WIRING HARNESS | 1 шт. | — | |
| 23 | 36651-48E00 | CLAMP (L:63) | 1 шт. | — | |
| 24 | 36618-15D21 | COVER WIRING HARNESS | 1 шт. | — | |
