Wiring Harness (Gsx-S1000rqm4 E33)

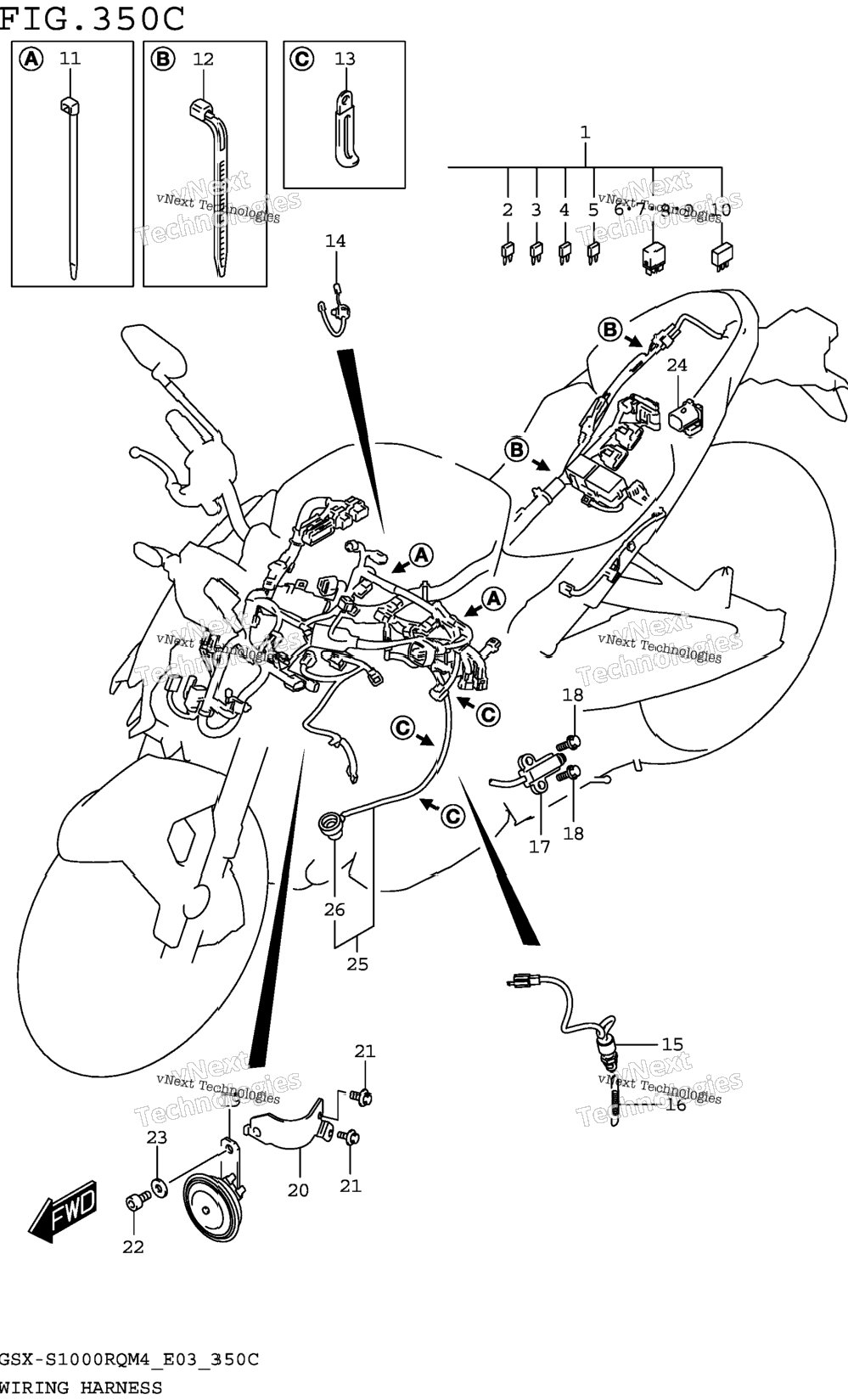

Схема Wiring Harness (Gsx-S1000rqm4 E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-48KK0 | HARNESS,WIRING | 1 шт. | — | |
| 2 | 09481-03501 | .FUSE (3A) | 1 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 1 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 1 шт. | — | |
| 5 | 09481-20504 | .FUSE (20A) | 1 шт. | — | |
| 6 | 38860-76F01 | .RELAY ASSY FUEL PUMP | 1 шт. | — | |
| 7 | 38860-76F01 | .RELAY ASSY FAN MOTOR | 1 шт. | — | |
| 8 | 38860-76F01 | .RELAY ASSY STARTER | 1 шт. | — | |
| 9 | 38860-76F01 | .RELAY ASSY HORN | 1 шт. | — | |
| 10 | 36611-38A10 | .DIODE | 1 шт. | — | |
| 11 | 09407-14407 | CLAMP (L:145) | 2 шт. | — | |
| 12 | 09407-18402 | CLAMP (L:165) | 2 шт. | — | |
| 13 | 36651-07L00 | CLAMP, OIL PRESS LEAD | 3 шт. | — | |
| 14 | 36852-10L00 | WIRE, FAN MOTOR LEAD | 1 шт. | — | |
| 15 | 37740-31D10 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 16 | 09443-06054 | SPRING | 1 шт. | — | |
| 17 | 37840-48K00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 18 | 01550-0620A | BOLT | 2 шт. | — | |
| 19 | 38500-48K00 | HORN ASSY | 1 шт. | — | |
| 20 | 38590-04K10 | PLATE, HORN | 1 шт. | — | |
| 21 | 09116-06006 | BOLT (6X16) | 2 шт. | — | |
| 22 | 07130-0812A | BOLT | 1 шт. | — | |
| 23 | 09160-08127 | WASHER (8.5X22X2.0) | 1 шт. | — | |
| 24 | 36654-28K00 | CAP,OBD CONNECTOR | 1 шт. | — | |
| 25 | 36851-48K00 | WIRE, OIL PRESSURE SWITCH LEA | 1 шт. | — | |
| 26 | 36618-31J00 | .CAP, OIL PRESSURE SWITCH | 0 шт. | — | |
