Electrical (Dl650am4 E03)

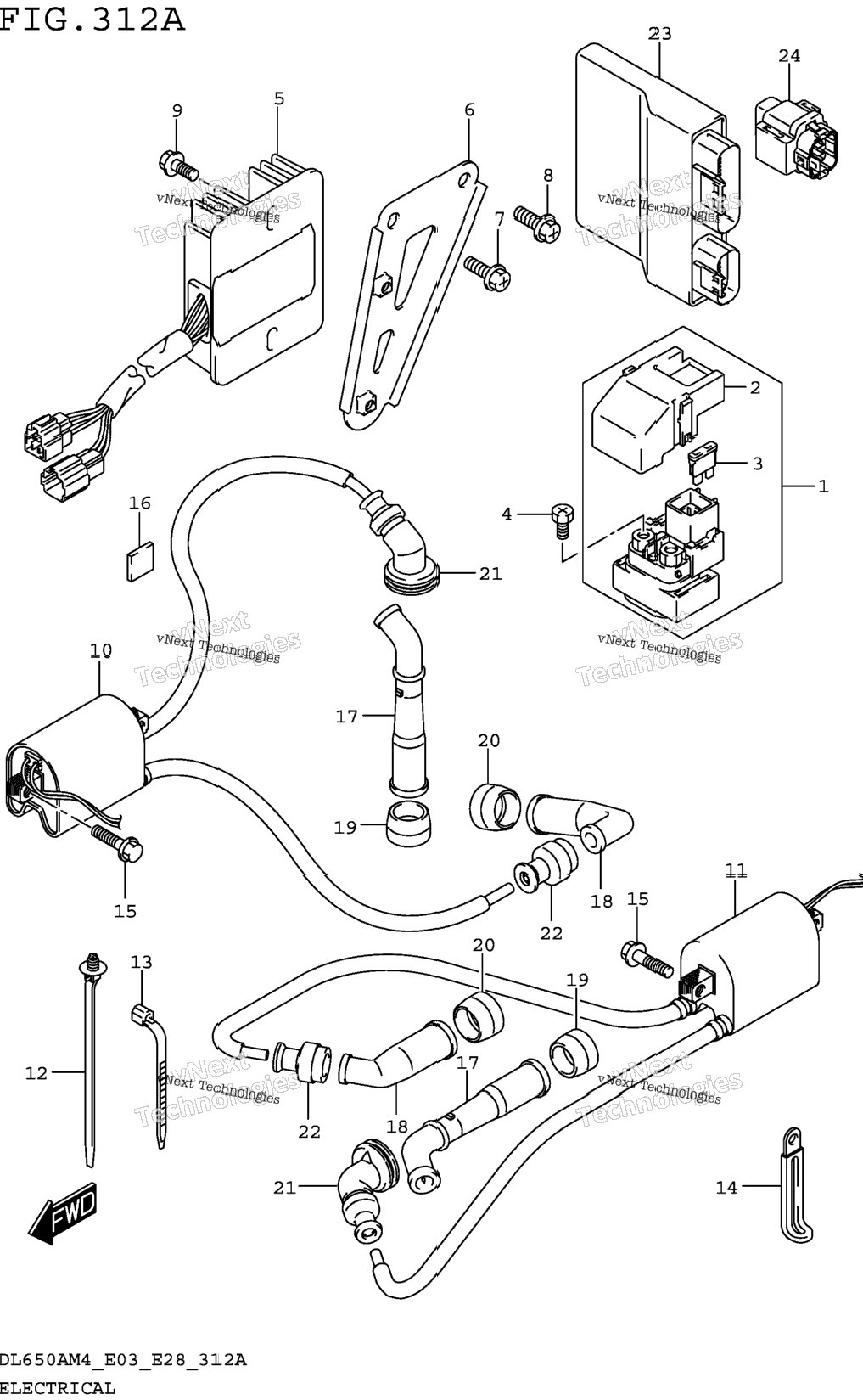

Схема Electrical (Dl650am4 E03)

№	Артикул	Название	Кол-во	Наличие и цены	Действия

1	`31800-06G02`	RELAY ASSY,STARTING MOTOR	1 шт.	—

2	`31861-47E00`	.COVER	1 шт.	—

3	`09481-30101`	.FUSE (30A)	2 шт.	—

4	`09128-06013`	SCREW (6X8)	2 шт.	—

5	`32800-47H00`	RECTIFIER ASSY	1 шт.	—

6	`32830-11J00`	BRACKET, RECT FTG	0 шт.	—

7	`02162-0616A`	SCREW	1 шт.	—

8	`02162-0610A`	SCREW	0 шт.	—

9	`02162-0616A`	SCREW	2 шт.	—

10	`33410-27G02`	COIL ASSY, IGNITION	1 шт.	—

11	`33420-27G03`	COIL ASSY, IGNITION REAR	1 шт.	—

12	`09407-17403`	CLAMP (L:170)	1 шт.	—

13	`09407-18402`	CLAMP (L:165)	1 шт.	—

14	`09404-06429`	CLAMP (L:45)	1 шт.	—

15	`01547-0625A`	BOLT	4 шт.	—

16	`92213-33G00`	CUSHION (60X60X3.0)	1 шт.	—

17	`33510-17G00`	CAP ASSY, SPARK PLUG FOR CENTER	2 шт.	—

18	`33510-20E00`	CAP ASSY,SPARK PLUG FOR SIDE	2 шт.	—

19	`33541-23E10`	SEAL,SPARK PLUG FOR CENTER	2 шт.	—

20	`33541-47D00`	SEAL,SPARK PLUG FOR SIDE	2 шт.	—

21	`33542-17G01`	SEAL, HIGH TENSION CORD CTR FOR CENTER	2 шт.	—

22	`33542-38B00`	SEAL,HIGH TENSION CORD (SIDE) FOR SIDE	2 шт.	—

23	`32920-28K52`	CONTROL UNIT, FI	1 шт.	—

24	`33960-27G00`	SENSOR ASSY, FUEL CUT	1 шт.	—

25	`SPECIAL NOTE`	COLOR:KEL=YVB(BLACK)/YSF(BLUE) FIG.312B(1-D-8 ) ELECTRICAL (DL650AM4 E28) FIG.312C(1-D-9 ) ELECTRICAL (DL650AM4 E33) FIG.312D(1-D-10) ELECTRICAL (DL650XAM4 E03) FIG.312E(1-D-11) ELECTRICAL (DL650XAM4 E28) FIG.312F(1-D-12) ELECTRICAL (DL650XAM4 E33)	0 шт.	—
