Wiring Harness (Dl650xam4 E03)

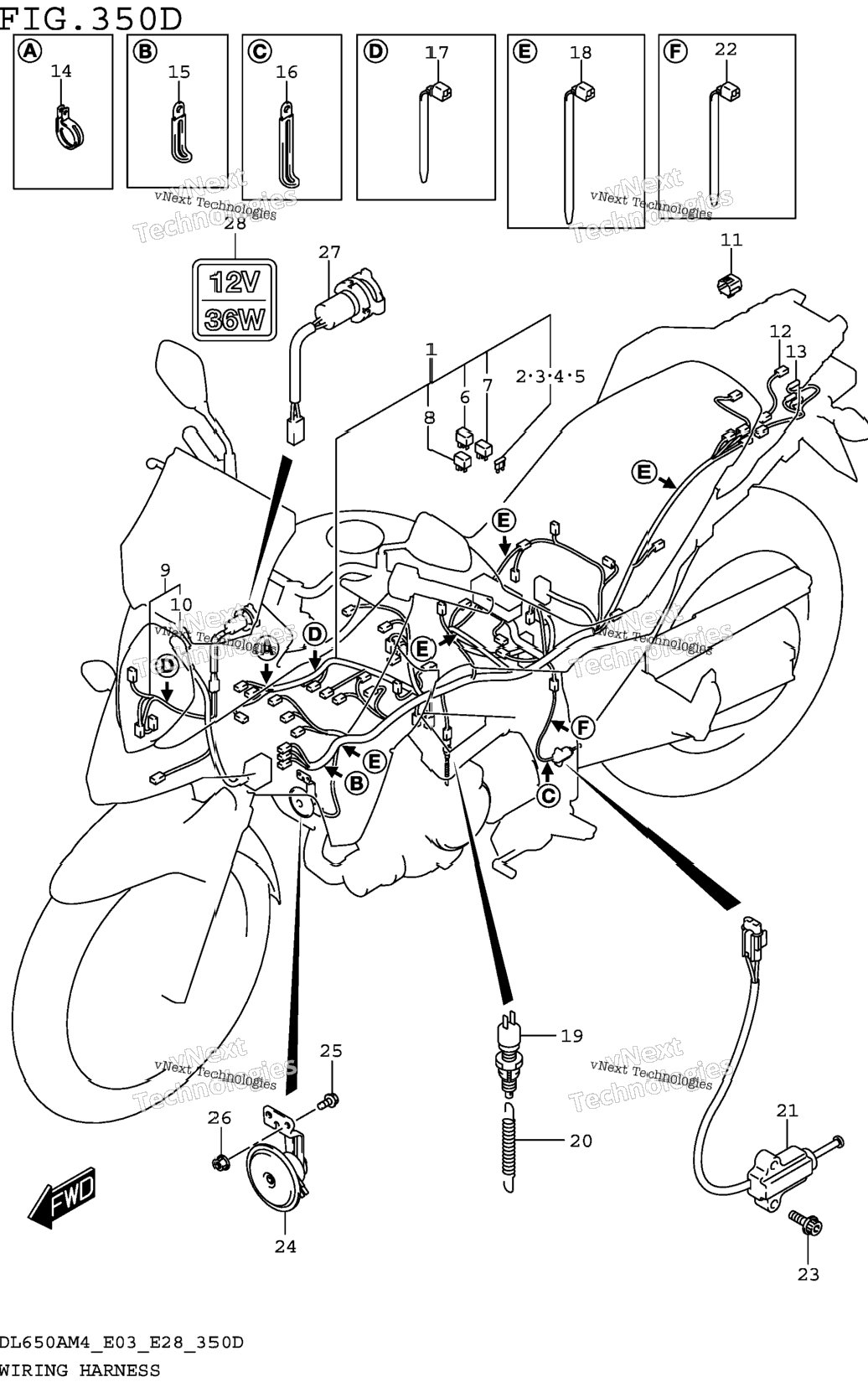

Схема Wiring Harness (Dl650xam4 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-28K11 | HARNESS, WIRING NO.1 | 1 шт. | — | |
| 2 | 09481-03501 | .FUSE (3A) | 1 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 2 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 5 шт. | — | |
| 5 | 09481-25504 | .FUSE (25A) | 1 шт. | — | |
| 6 | 38860-76F01 | .RELAY ASSY FUEL PUMP | 1 шт. | — | |
| 7 | 38860-76F01 | .RELAY ASSY FAN MOTOR | 1 шт. | — | |
| 8 | 38860-76F01 | .RELAY ASSY SIDE STAND | 1 шт. | — | |
| 9 | 36620-28K00 | HARNESS, WIRING NO.2 | 1 шт. | — | |
| 10 | 36618-41G00 | .COVER,CONNECTOR | 0 шт. | — | |
| 11 | 36654-06J01 | CAP, TS | 1 шт. | — | |
| 12 | 36853-28K00 | WIRE, REAR COMB LEAD | 1 шт. | — | |
| 13 | 36856-28K00 | WIRE, REAR TURNSIGNAL LEAD | 1 шт. | — | |
| 14 | 09403-26402 | CLAMP | 1 шт. | — | |
| 15 | 09404-06030 | CLAMP (L:80) | 0 шт. | — | |
| 16 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 17 | 09407-14403 | CLAMP (L:125) | 2 шт. | — | |
| 18 | 09407-18402 | CLAMP (L:165) | 4 шт. | — | |
| 19 | 37740-31D00 | SWITCH ASSY, STOP LAMP | 1 шт. | — | |
| 20 | 09443-06012 | SPRING | 1 шт. | — | |
| 21 | 37840-06G01 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 22 | 09407-10404 | CLAMP (L:100) | 1 шт. | — | |
| 23 | 01550-0616A | BOLT | 2 шт. | — | |
| 24 | 38500-11J00 | HORN ASSY | 1 шт. | — | |
| 25 | 09118-06017 | BOLT (6X16) | 2 шт. | — | |
| 26 | 08316-1006A | NUT (6X12) | 2 шт. | — | |
| 27 | 38850-31J00 | TERMINAL,POWER SOURCE | 1 шт. | — | |
| 28 | 38852-28K01 | LABEL,MAX AMP | 1 шт. | — | |
