Rear Master Cylinder (Sv650al8 E28)

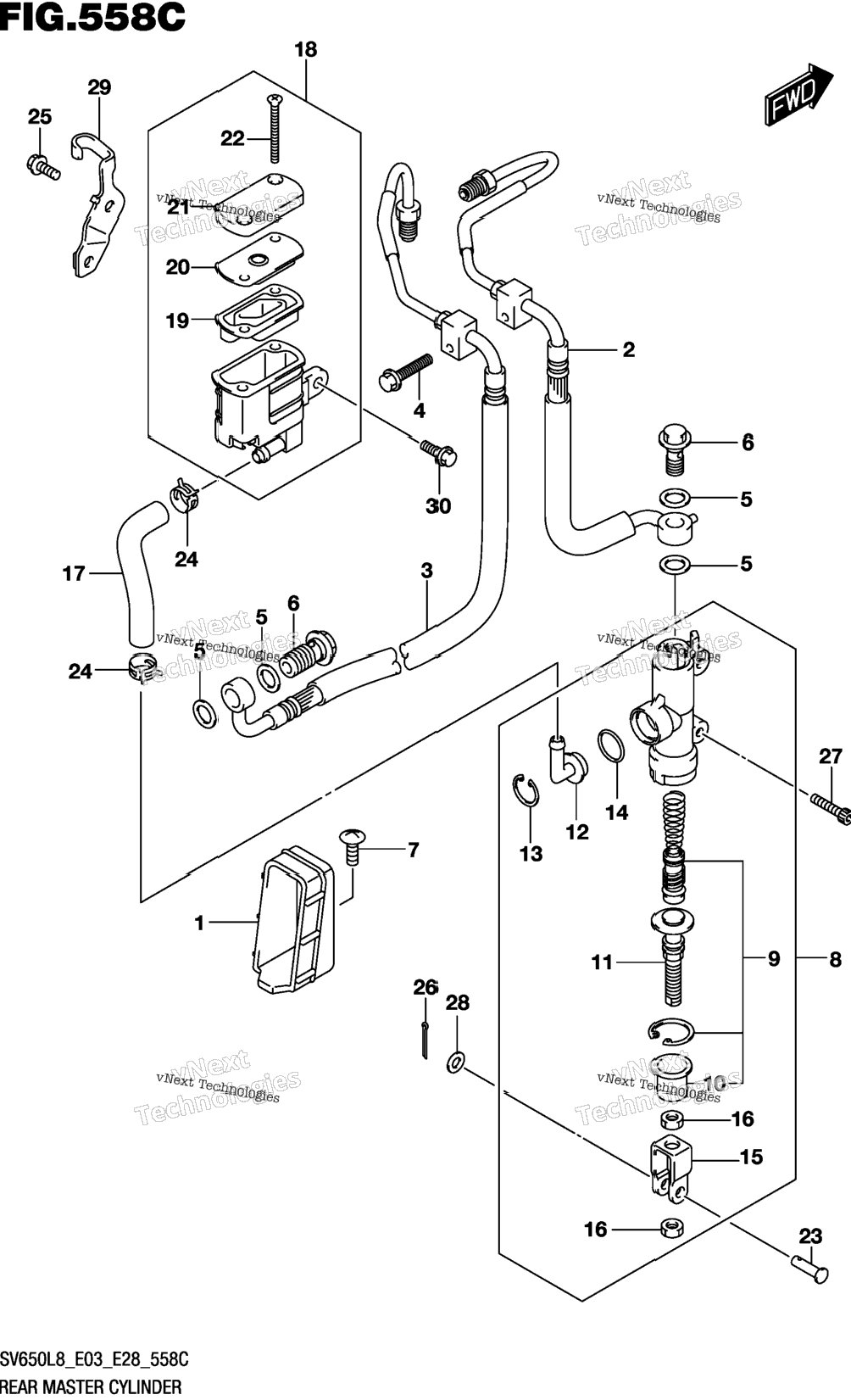

Схема Rear Master Cylinder (Sv650al8 E28)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 69243-44H00 | GUIDE,REAR BRAKE HOSE | 1 шт. | — | |
| 2 | 69200-18K00 | HOSE ASSY, RR MASTER TO UNIT | 1 шт. | — | |
| 3 | 69400-18K00 | HOSE ASSY, RR UNIT TO CLPR | 1 шт. | — | |
| 4 | 01547-0630B | BOLT | 1 шт. | — | |
| 5 | 09161-10009 | WASHER (10X15X1.5) | 4 шт. | — | |
| 6 | 09360-10062 | UNION (10X1.25X22) | 2 шт. | — | |
| 7 | 02142-0616A | .SCREW | 1 шт. | — | |
| 8 | 69600-44H00 | CYLINDER ASSY,REAR MASTER | 1 шт. | — | |
| 9 | 69600-34820 | .PISTON/CUP SET | 1 шт. | — | |
| 10 | 69691-00A00 | ..BOOT | 1 шт. | — | |
| 11 | 69670-48B00 | .ROD,PUSH | 1 шт. | — | |
| 12 | 69672-00B20 | .CONNECTOR | 1 шт. | — | |
| 13 | 69674-00B20 | .CIRCLIP | 1 шт. | — | |
| 14 | 69686-34200 | .O-RING | 1 шт. | — | |
| 15 | 69692-44H00 | .YOKE | 1 шт. | — | |
| 16 | 69693-05A00 | .NUT | 2 шт. | — | |
| 17 | 69731-18K00 | HOSE, REAR RESERVOIR TANK | 0 шт. | — | |
| 18 | 69740-18K00 | TANK ASSY,RESERVOIR | 1 шт. | — | |
| 19 | 69667-01H00 | .DIAPHRAGM | 1 шт. | — | |
| 20 | 69668-01H00 | .PLATE,DIAPHRAGM | 1 шт. | — | |
| 21 | 69669-18K00 | .CAP | 1 шт. | — | |
| 22 | 69689-01H00 | .SCREW | 2 шт. | — | |
| 23 | 09200-06068 | PIN (6X18.2) | 1 шт. | — | |
| 24 | 09401-12404 | CLIP (ID:12) | 2 шт. | — | |
| 25 | 01547-0612A | BOLT | 1 шт. | — | |
| 26 | 04111-2015A | PIN | 1 шт. | — | |
| 27 | 07130-0625A | BOLT | 2 шт. | — | |
| 28 | 08322-0106A | WASHER | 1 шт. | — | |
| 29 | 69750-18K10 | BRACKET,RR RESERVOIR TANK | 1 шт. | — | |
| 30 | 01547-0616A | BOLT | 1 шт. | — | |
