Wiring Harness (Sv650l8 E03)

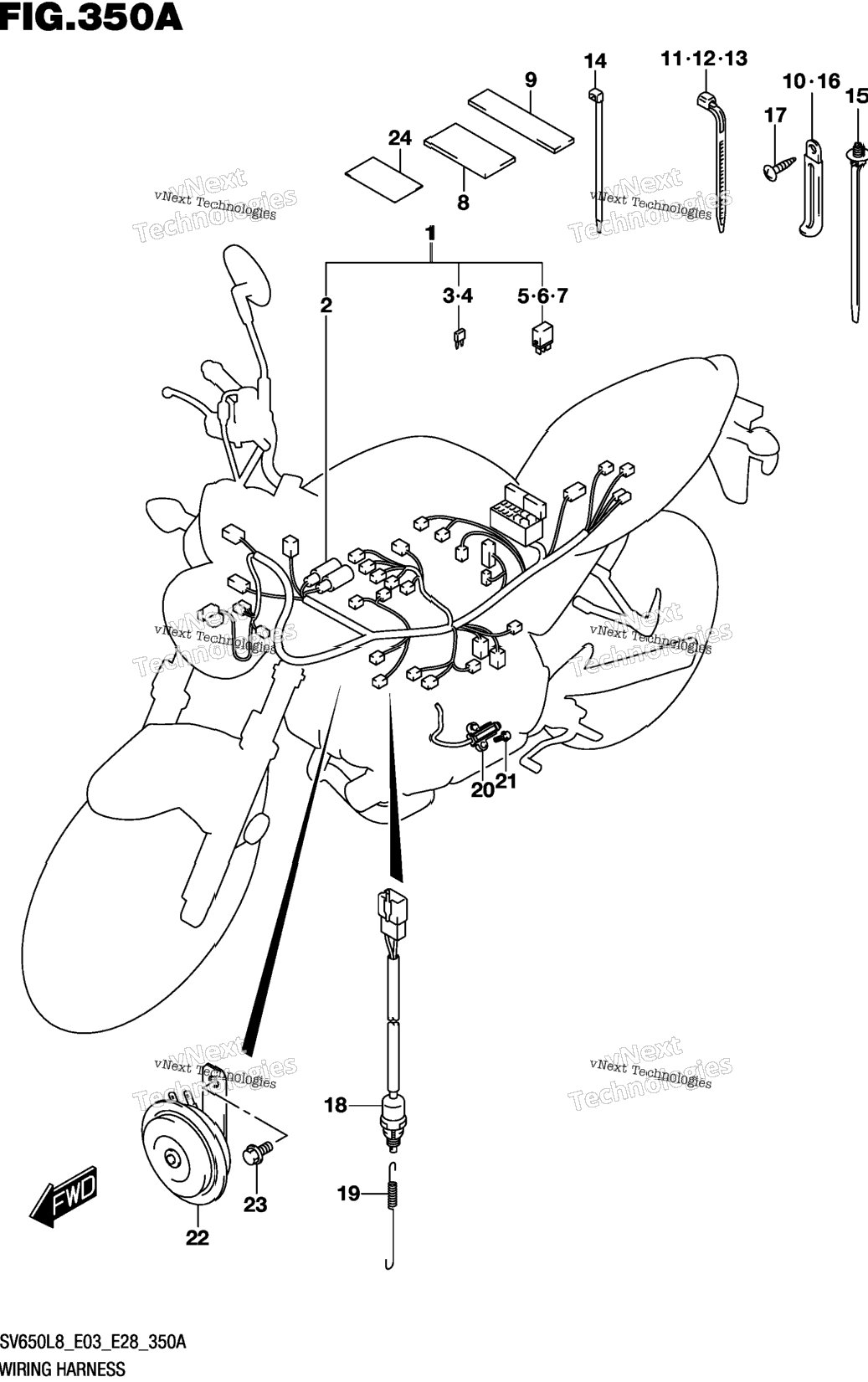

Схема Wiring Harness (Sv650l8 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-18K00 | HARNESS, WIRING | 0 шт. | — | |
| 2 | 36618-35F00 | .COVER,SPEEDOMETER COUPLER | 1 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 3 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 3 шт. | — | |
| 5 | 38860-76F01 | .RELAY ASSY FOR FUEL PUMP | 1 шт. | — | |
| 6 | 38860-76F01 | .RELAY ASSY FOR FAN MOTOR | 1 шт. | — | |
| 7 | 38860-76F01 | .RELAY ASSY FOR SIDE STAND | 1 шт. | — | |
| 8 | 36920-08D00 | PROTECTOR (30X60X3) | 0 шт. | — | |
| 9 | 94474-22D00 | PROTECTOR (30X70) | 1 шт. | — | |
| 10 | 09404-06429 | CLAMP (L:45) | 2 шт. | — | |
| 11 | 09407-14403 | CLAMP (L:125) | 4 шт. | — | |
| 12 | 09407-18402 | CLAMP (L:165) | 2 шт. | — | |
| 13 | 09407-19401 | CLAMP (L:190) | 3 шт. | — | |
| 14 | 09407-14407 | CLAMP (L:145) | 5 шт. | — | |
| 15 | 09407-17403 | CLAMP (L:170) | 1 шт. | — | |
| 16 | 09404-06433 | CLAMP (L:80) | 1 шт. | — | — |
| 17 | 03541-0412A | SCREW | 1 шт. | — | |
| 18 | 37740-44H01 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 19 | 09443-06016 | SPRING | 1 шт. | — | |
| 20 | 37840-25D00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 21 | 01550-0620A | BOLT | 2 шт. | — | |
| 22 | 38500-18K00 | HORN ASSY | 0 шт. | — | |
| 23 | 01550-0812A | BOLT | 1 шт. | — | |
| 24 | 36611-16G00 | TAPE, HARNESS (28X50X0.13) | 1 шт. | — | |
