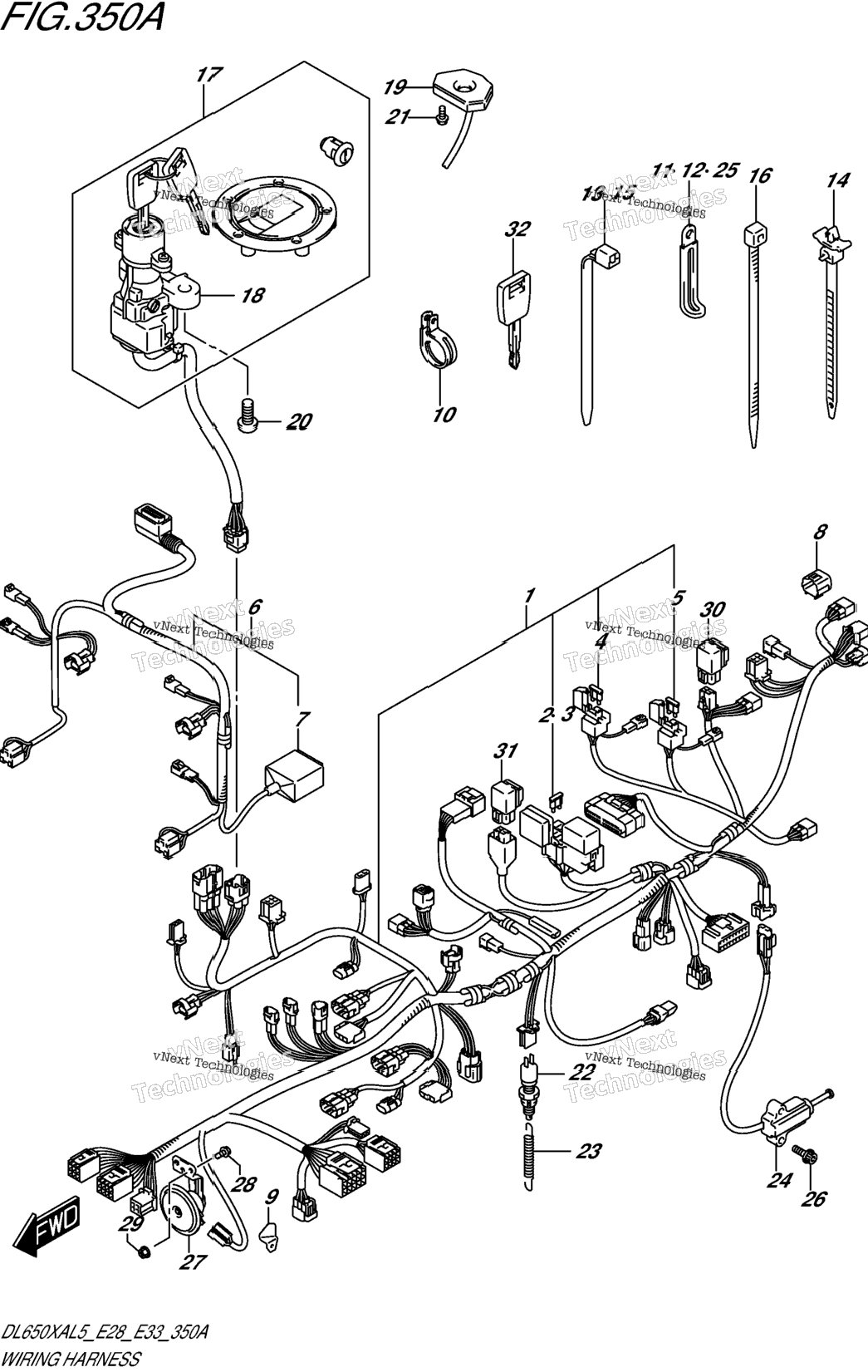

Wiring Harness (Dl650xal5 E28)
Схема Wiring Harness (Dl650xal5 E28)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-11JH0 | HARNESS, WIRING NO.1 | 1 шт. | — | |
| 2 | 09481-10501 | FUSE (10A) | 2 шт. | — | |
| 3 | 09481-15501 | FUSE (15A) | 4 шт. | — | |
| 4 | 09481-15101 | FUSE (15A) | 2 шт. | — | |
| 5 | 09481-25103 | FUSE (25A) | 0 шт. | — | |
| 6 | 36620-11J01 | HARNESS, WIRING NO.2 | 1 шт. | — | |
| 7 | 36618-47H00 | CAP | 1 шт. | — | |
| 8 | 36654-06J00 | CAP, TS | 1 шт. | — | |
| 9 | 36711-11J00 | GUIDE, WIRING HARNESS | 0 шт. | — | |
| 10 | 09403-26401 | CLAMP | 0 шт. | — | |
| 11 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 12 | 09404-06433 | CLAMP (L:80) | 1 шт. | — | — |
| 13 | 09407-14403 | CLAMP (L:125) | 2 шт. | — | |
| 14 | 09407-14408 | CLAMP (L:120) | 1 шт. | — | |
| 15 | 09407-18402 | CLAMP (L:165) | 2 шт. | — | |
| 16 | 09407-14407 | CLAMP (L:145) | 2 шт. | — | |
| 17 | 37000-11851 | LOCK SET | 1 шт. | — | |
| 18 | 37100-11J11 | LOCK ASSY, STEERING | 1 шт. | — | |
| 19 | 37180-15H01 | COVER,STEERING LOCK | 1 шт. | — | |
| 20 | 09139-08016 | BOLT (8X20) | 2 шт. | — | |
| 21 | 01547-0512B | BOLT | 2 шт. | — | |
| 22 | 37740-45D00 | SWITCH ASSY, STOP LAMP | 1 шт. | — | |
| 23 | 09443-06012 | SPRING | 1 шт. | — | |
| 24 | 37840-06G00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 25 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 26 | 01550-0616B | .BOLT | 2 шт. | — | |
| 27 | 38500-11J00 | HORN ASSY | 1 шт. | — | |
| 28 | 09118-06017 | BOLT (6X16) | 2 шт. | — | |
| 29 | 08316-1006B | NUT | 2 шт. | — | |
| 30 | 38740-24X50 | RELAY ASSY | 1 шт. | — | |
| 31 | 38740-24X50 | RELAY ASSY | 1 шт. | — | |
| 32 | 37146-11J00 | KEY, BLANK OPT | 1 шт. | — | |
