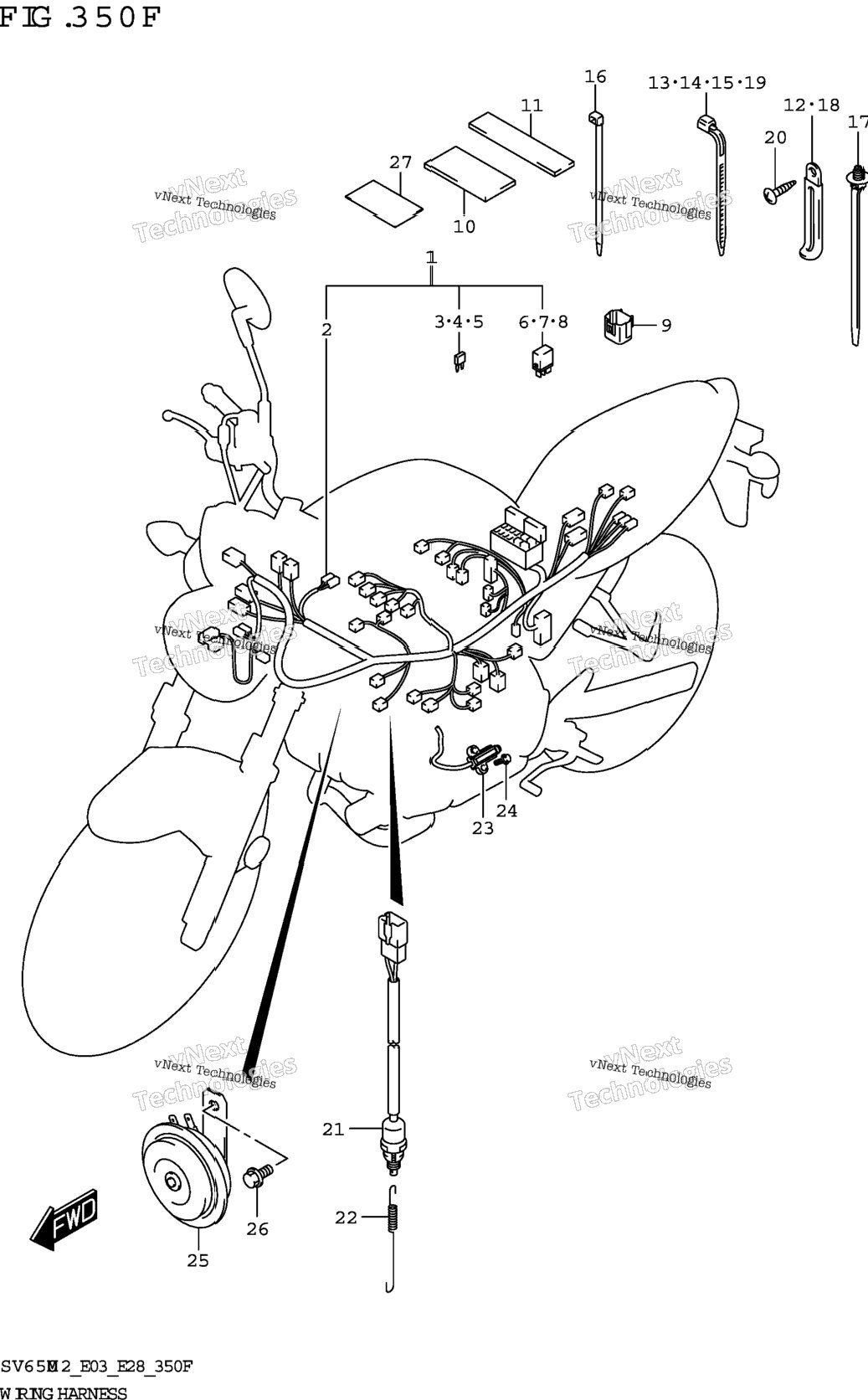

Wiring Harness (Sv650xa:E33)
Схема Wiring Harness (Sv650xa:E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-18KQ0 | HARNESS,WIRING | 1 шт. | — | |
| 2 | 36618-35F00 | .COVER,SPEEDOMETER COUPLER | 1 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 5 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 5 шт. | — | |
| 5 | 09481-20504 | .FUSE (20A) | 2 шт. | — | |
| 6 | 38860-76F01 | .RELAY ASSY | 1 шт. | — | |
| 7 | 38860-76F01 | .RELAY ASSY | 1 шт. | — | |
| 8 | 38860-76F01 | .RELAY ASSY | 1 шт. | — | |
| 9 | 36920-08D00 | PROTECTOR (30X60X3) | 0 шт. | — | |
| 10 | 94474-22D00 | PROTECTOR (30X70) | 1 шт. | — | |
| 11 | 09404-06429 | CLAMP (L:45) | 2 шт. | — | |
| 12 | 09407-14403 | CLAMP (L:125) | 3 шт. | — | |
| 13 | 09407-18402 | CLAMP (L:165) | 2 шт. | — | |
| 14 | 09407-19401 | CLAMP (L:190) | 2 шт. | — | |
| 15 | 09407-14407 | CLAMP (L:145) | 3 шт. | — | |
| 16 | 09407-17403 | CLAMP (L:170) | 1 шт. | — | |
| 17 | 09404-06030 | CLAMP (L:80) | 0 шт. | — | |
| 18 | 09407-25401 | CLAMP (L:235) | 1 шт. | — | |
| 19 | 03541-0412A | SCREW | 1 шт. | — | |
| 20 | 37740-44H01 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 21 | 09443-06016 | SPRING | 1 шт. | — | |
| 22 | 37840-25D01 | SWITCH ASSY,SIDE STAND | 1 шт. | — | |
| 23 | 01550-0620A | BOLT | 2 шт. | — | |
| 24 | 38500-18K00 | HORN ASSY | 0 шт. | — | |
| 25 | 01550-0812A | BOLT | 1 шт. | — | |
| 26 | 36611-16G00 | TAPE, HARNESS (28X50X0.13) | 1 шт. | — | |
| 27 | 36654-06J01 | CAP, TS | 1 шт. | — | |
