Wiring Harness (Vzr1800z L2 E33)

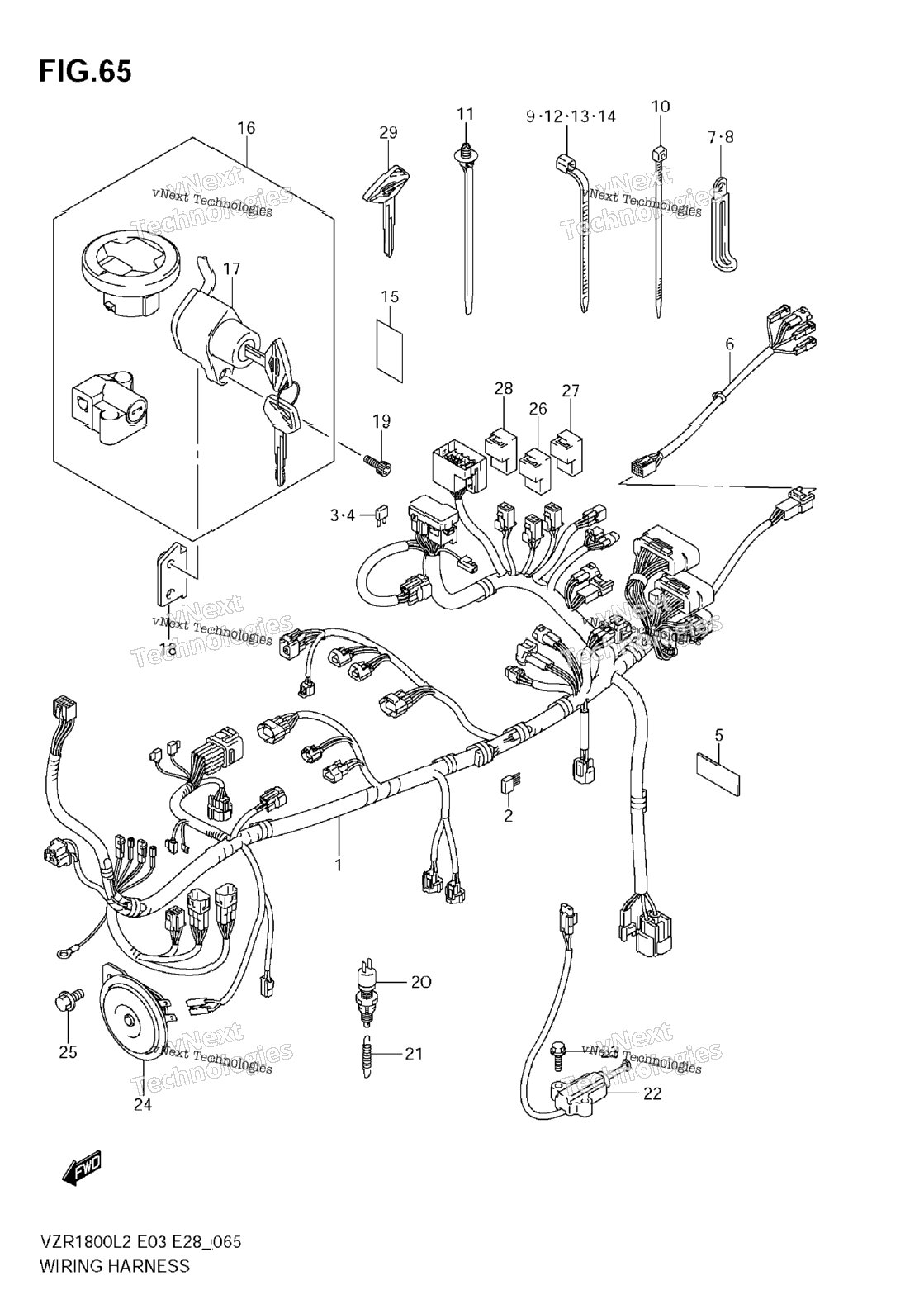

Схема Wiring Harness (Vzr1800z L2 E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-48GB1 | HARNESS, WIRING | 1 шт. | — | |
| 2 | 36611-38A00 | DIODE | 1 шт. | — | |
| 3 | 09481-10501 | FUSE (10A) | 3 шт. | — | |
| 4 | 09481-15501 | FUSE (15A) | 3 шт. | — | |
| 5 | 33652-48G00 | PROTECTOR,WIRING HARNESS (20X | 0 шт. | — | |
| 6 | 36858-48G00 | WIRE, REAR COMB | 1 шт. | — | |
| 7 | 09404-06429 | CLAMP (L:45) | 2 шт. | — | |
| 8 | 09404-06429 | CLAMP (L:45) | 2 шт. | — | |
| 9 | 09407-14403 | CLAMP (L:125) | 2 шт. | — | |
| 10 | 09407-14407 | CLAMP (L:145) | 4 шт. | — | |
| 11 | 09407-17403 | CLAMP (L:154) | 1 шт. | — | |
| 12 | 09407-18402 | CLAMP (L:165) | 1 шт. | — | |
| 13 | 09407-19401 | CLAMP (L:190) | 1 шт. | — | |
| 14 | 09407-25401 | CLAMP (L:235) | 1 шт. | — | |
| 15 | 36611-16G00 | TAPE, HARNESS (28X50X0.13) | 1 шт. | — | |
| 16 | 37100-48850 | LOCK SET | 0 шт. | — | |
| 17 | 37110-48G50 | SWITCH ASSY, IGNITION | 1 шт. | — | |
| 18 | 37119-48G00 | BRACKET, IGNITION SWITCH | 1 шт. | — | |
| 19 | 07130-0616A | BOLT | 2 шт. | — | |
| 20 | 37740-24A00 | SWITCH ASSY, STOP LAMP | 1 шт. | — | |
| 21 | 09443-06077 | SPRING | 1 шт. | — | |
| 22 | 37840-25D00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 23 | 01550-0625A | SCREW | 2 шт. | — | |
| 24 | 38500-48G01 | HORN ASSY | 1 шт. | — | |
| 25 | 01550-0812A | BOLT | 1 шт. | — | |
| 26 | 38740-24X50 | RELAY ASSY, FUEL PUMP | 1 шт. | — | |
| 27 | 38740-24X50 | RELAY ASSY, FAN MOTOR | 1 шт. | — | |
| 28 | 38740-24A00 | RELAY ASSY, HEADLAMP | 1 шт. | — | |
| 29 | 37146-10F00 | KEY, BLANK OPT | 1 шт. | — | |
