Muffler (Gsx1300ral6 E03)

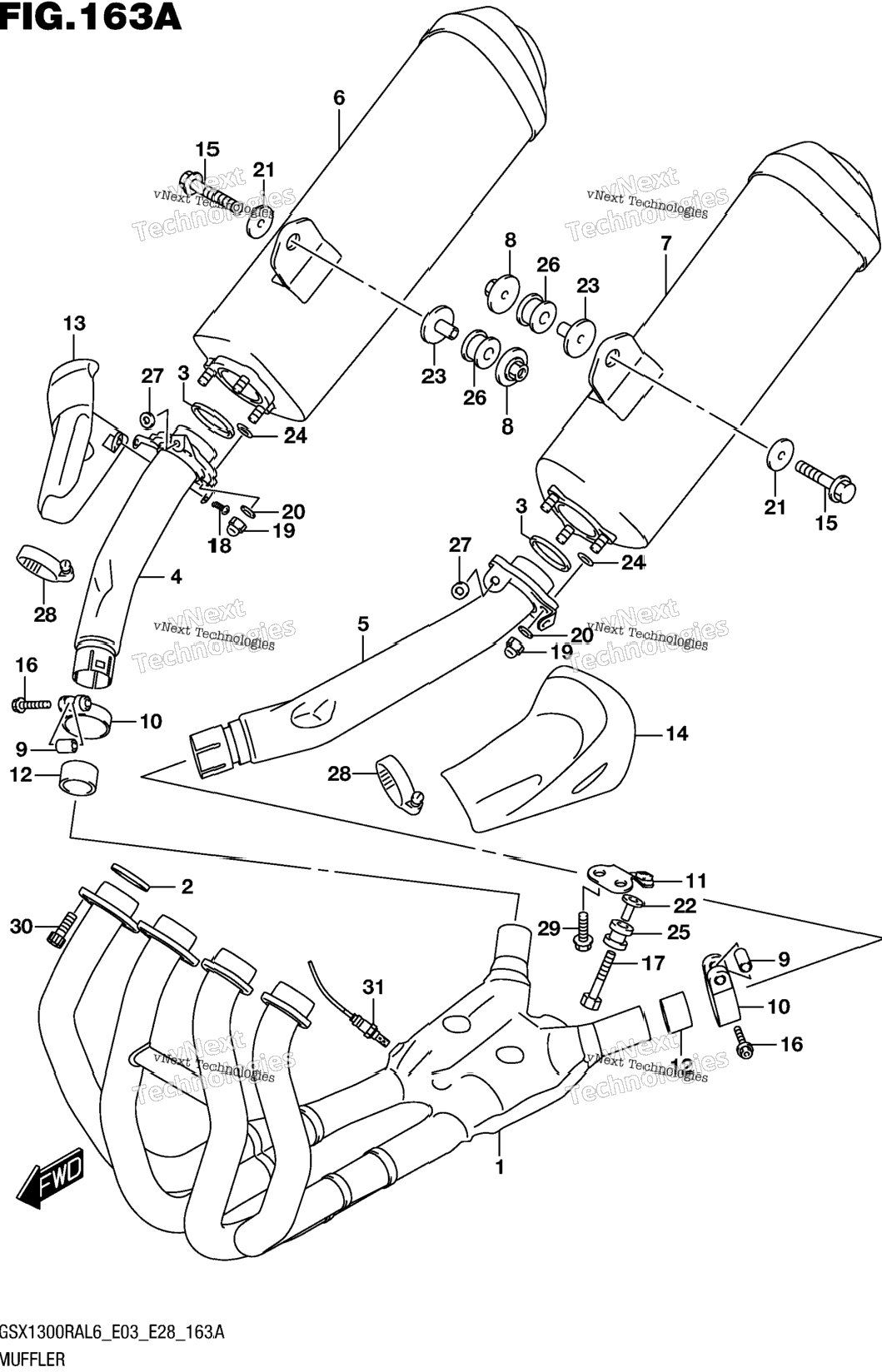

Схема Muffler (Gsx1300ral6 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 14100-15H02 | PIPE, EXHAUST | 1 шт. | — | |
| 2 | 14181-22D01 | GASKET, EXHAUST PIPE | 4 шт. | — | |
| 3 | 14181-33E00 | GASKET, JOINT | 2 шт. | — | |
| 4 | 14230-15H00 | PIPE, JOINT RH | 1 шт. | — | |
| 5 | 14240-15H00 | PIPE, JOINT LH | 1 шт. | — | |
| 6 | 14310-15H03-H01 | BODY, MUFFLER RH | 1 шт. | — | |
| 7 | 14340-15H03-H01 | BODY, MUFFLER LH | 1 шт. | — | |
| 8 | 14414-15H00 | NUT | 2 шт. | — | |
| 9 | 14458-45G10 | SPACER | 2 шт. | — | |
| 10 | 14459-15H00 | CLAMP | 2 шт. | — | |
| 11 | 14770-15H00 | BRACKET | 1 шт. | — | |
| 12 | 14771-15H00 | CONNECTOR | 2 шт. | — | |
| 13 | 14780-15H00 | COVER, FRONT RH | 1 шт. | — | |
| 14 | 14790-15H00 | COVER, FRONT LH | 1 шт. | — | |
| 15 | 09103-08358 | BOLT (8X45) | 2 шт. | — | |
| 16 | 09103-08392 | BOLT (8X40) | 2 шт. | — | |
| 17 | 09118-08152-A05 | BOLT (8X45) | 1 шт. | — | |
| 18 | 09139-06027 | .SCREW (6X12) | 2 шт. | — | |
| 19 | 09159-08116 | NUT | 6 шт. | — | |
| 20 | 09160-08059 | .WASHER (8.5X18X1.6) | 6 шт. | — | |
| 21 | 09160-08142 | WASHER (8.5X28X1.5) | 2 шт. | — | |
| 22 | 09180-08152 | SPACER (8.6X12X24.2) | 1 шт. | — | |
| 23 | 09180-08216 | SPACER (8.6X12X25) | 2 шт. | — | |
| 24 | 09280-08012 | O RING (D:1.9,ID:7.8) | 6 шт. | — | |
| 25 | 09320-12048 | CUSHION | 1 шт. | — | |
| 26 | 09320-12049 | CUSHION | 2 шт. | — | |
| 27 | 09321-10018 | CUSHION | 4 шт. | — | |
| 28 | 09402-70503 | CLAMP | 2 шт. | — | |
| 29 | 01550-0816A | BOLT | 2 шт. | — | |
| 30 | 07130-0825A | BOLT | 8 шт. | — | |
| 31 | 18213-15H10 | SENSOR, OXYGEN | 1 шт. | — | |
