Rear Master Cylinder (Gsx1300ral6 E28)

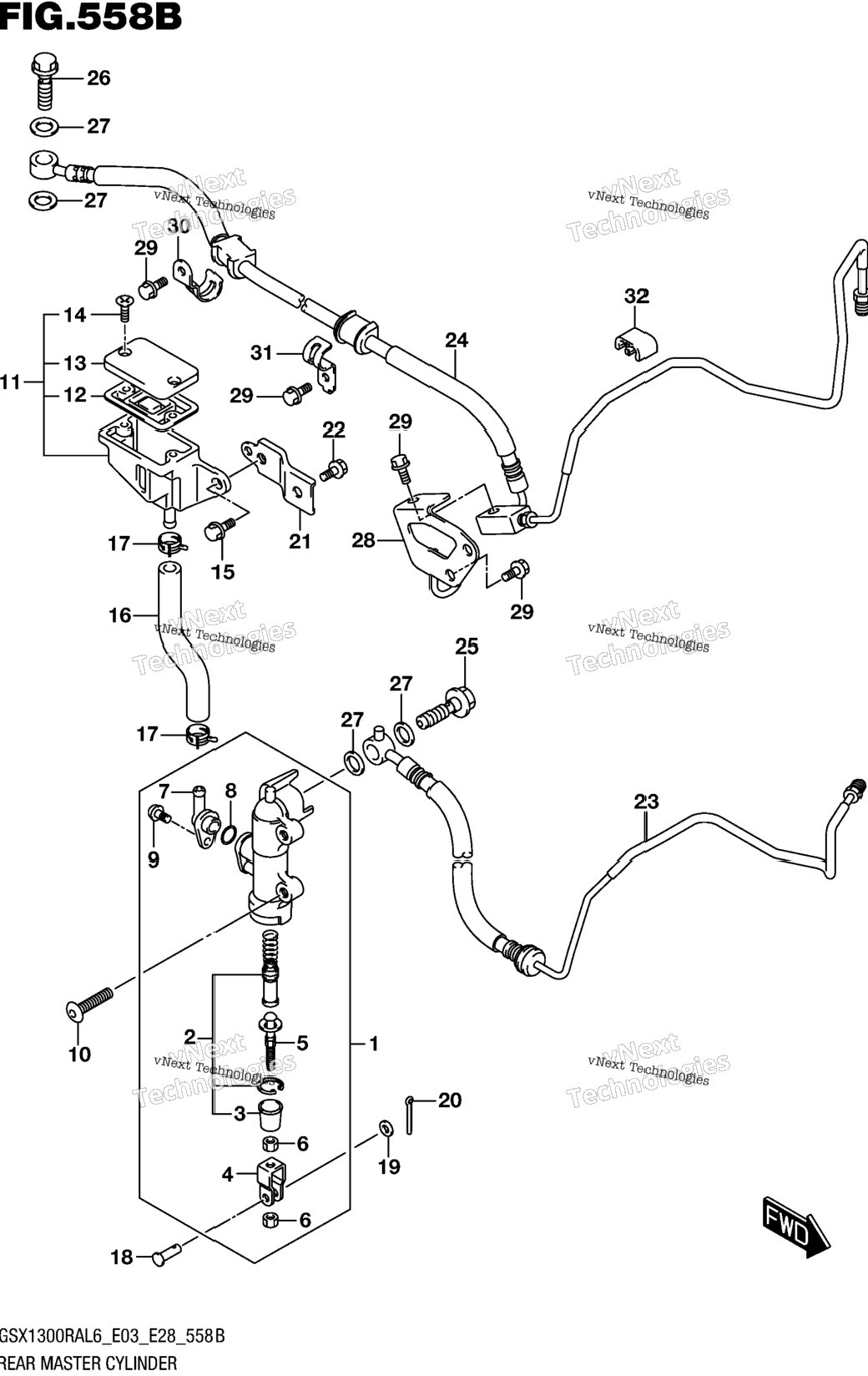

Схема Rear Master Cylinder (Gsx1300ral6 E28)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 69600-15H00 | CYLINDER ASSY, REAR MASTER | 1 шт. | — | |
| 2 | 69600-04820 | .PISTON / CAP SET | 1 шт. | — | |
| 3 | 69691-00A00 | ..BOOT | 1 шт. | — | |
| 4 | 69692-27A30 | .YOKE | 1 шт. | — | |
| 5 | 69670-27A30 | .ROD, PUSH | 1 шт. | — | |
| 6 | 69693-05A00 | .NUT | 2 шт. | — | |
| 7 | 69672-05A00 | .CONNECTOR | 1 шт. | — | |
| 8 | 69686-34200 | .O-RING | 1 шт. | — | |
| 9 | 02112-7412A | .SCREW | 1 шт. | — | |
| 10 | 09139-06028 | SCREW (6X20) | 2 шт. | — | |
| 11 | 69740-01D02 | TANK ASSY, RESERVOIR | 1 шт. | — | |
| 12 | 59667-04700 | .DIAPHRAGM | 1 шт. | — | |
| 13 | 59669-05D00 | .CAP | 1 шт. | — | |
| 14 | 69689-04A00 | .SCREW | 2 шт. | — | |
| 15 | 01547-0612A | BOLT | 1 шт. | — | |
| 16 | 69731-24F00 | HOSE, RR RESERVOIR TANK | 1 шт. | — | |
| 17 | 09401-13417 | CLIP | 2 шт. | — | |
| 18 | 09200-06068 | PIN (6X18.2) | 1 шт. | — | |
| 19 | 08322-0106A | WASHER | 1 шт. | — | |
| 20 | 04111-2015A | PIN | 1 шт. | — | |
| 21 | 69750-15H00 | BRACKET, RESERVOIR TANK | 1 шт. | — | |
| 22 | 01550-0612A | BOLT | 1 шт. | — | |
| 23 | 69200-15H00 | HOSE ASSY, REAR BRAKE NO.1 | 1 шт. | — | |
| 24 | 69400-15H00 | HOSE ASSY, REAR BRAKE NO.2 | 1 шт. | — | |
| 25 | 09360-10061 | UNION | 1 шт. | — | |
| 26 | 09360-10062 | UNION | 1 шт. | — | |
| 27 | 09161-10009 | WASHER (10X15X1.5) | 4 шт. | — | |
| 28 | 69260-15H00 | CLAMP,RR BRAKE HOSE | 0 шт. | — | |
| 29 | 01547-0616A | BOLT | 5 шт. | — | |
| 30 | 69268-15H00 | CLAMP, REAR BRAKE HOSE | 1 шт. | — | |
| 31 | 69275-15H00 | CLAMP,RR BRAKE HOSE NO.1 | 1 шт. | — | |
| 32 | 09403-06324 | CLAMP | 0 шт. | — | |
