Wiring Harness (Gsx1300ral6 E33)

Схема Wiring Harness (Gsx1300ral6 E33)

Назад к схемам

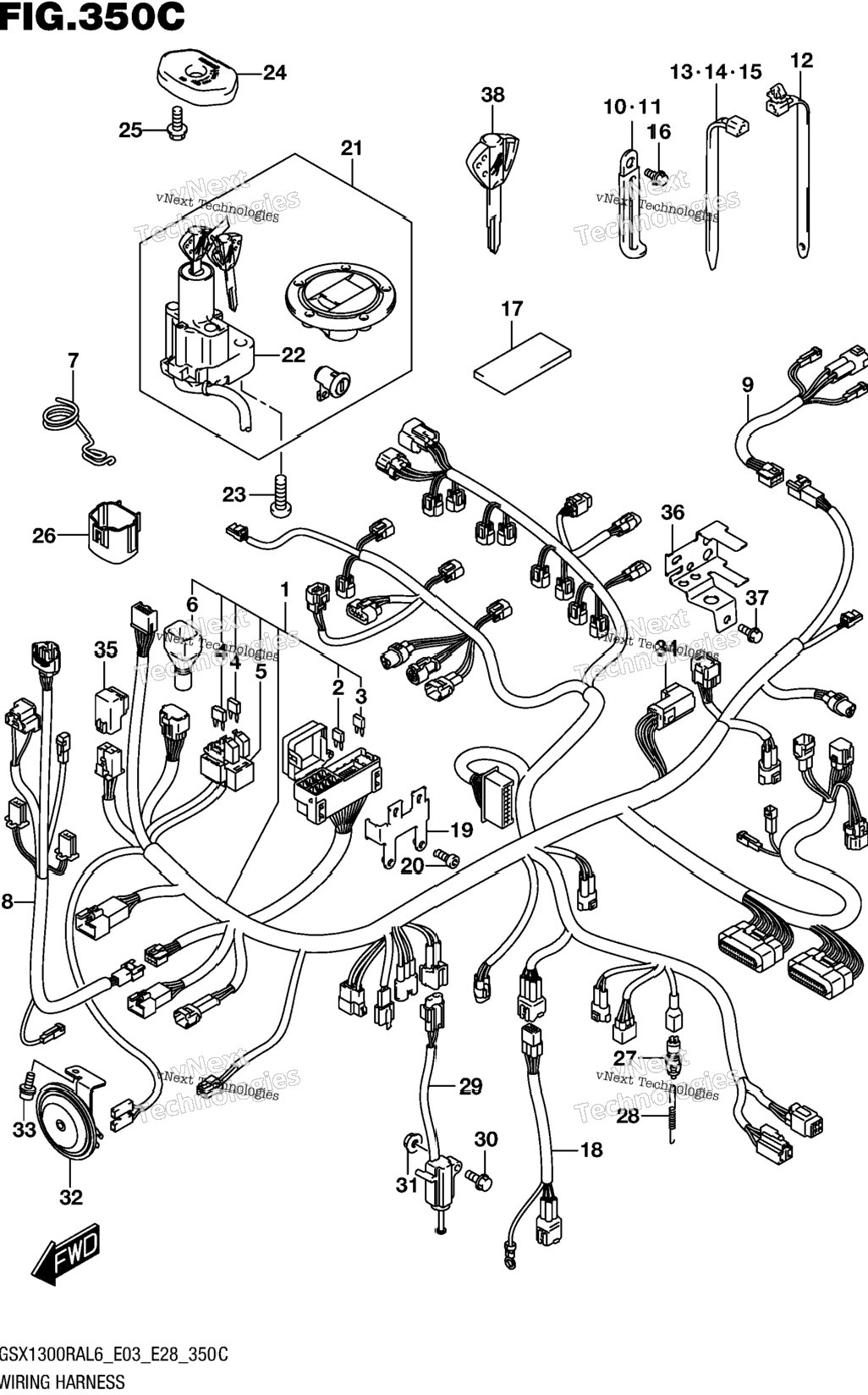

Wiring Harness (Gsx1300ral6 E33)

№	Артикул	Название	Кол-во	Наличие и цены	Действия

1	`36610-15HD0`	HARNESS, WIRING	1 шт.	—

2	`09481-10501`	.FUSE (10A)	4 шт.	—

3	`09481-15501`	.FUSE (15A)	2 шт.	—

4	`09481-15101`	.FUSE (15A)	2 шт.	—

5	`36742-45G00`	.HOLDER	1 шт.	—

6	`36618-33E00`	.COVER,SPEEDOMETER COUPLER	1 шт.	—

7	`36619-15H00`	GUIDE, WIRING HARNESS	0 шт.	—

8	`36620-15H00`	HARNESS, WIRING NO.2	1 шт.	—

9	`36857-15H00`	WIRE, REAR COMB	1 шт.	—

10	`09404-06429`	CLAMP (L:45)	4 шт.	—

11	`09404-06435`	CLAMP (L:135)	1 шт.	—

12	`09407-14408`	CLAMP (L:120)	1 шт.	—

13	`09407-14403`	CLAMP (L:125)	6 шт.	—

14	`09407-18402`	CLAMP (L:165)	4 шт.	—

15	`09407-14407`	CLAMP (L:145)	1 шт.	—

16	`01550-0616A`	BOLT	1 шт.	—

17	`36920-45G00`	PROTECTOR, WIRING HARNESS	1 шт.	—

18	`36855-15H10`	WIRE, O2 SENSOR	1 шт.	—

19	`36744-24F10`	BRACKET, FUSE BOX	1 шт.	—

20	`07120-0510B`	BOLT	2 шт.	—

21	`37100-15860`	LOCK SET	1 шт.	—

22	`37100-15H80`	.LOCK ASSY, STEERING	1 шт.	—

23	`09139-08016`	BOLT (8X20)	2 шт.	—

24	`37180-15H01`	COVER,STEERING LOCK	1 шт.	—

25	`01547-0530A`	BOLT	2 шт.	—

26	`36654-06J00`	CAP, TS	1 шт.	—

27	`37740-19F00`	SWITCH ASSY, STOP LAMP	1 шт.	—

28	`09443-06012`	SPRING	1 шт.	—

29	`37840-24F00`	SWITCH ASSY, SIDE STAND	1 шт.	—

30	`09103-08357`	.BOLT (8X35)	1 шт.	—

31	`08316-1008B`	.NUT	1 шт.	—

32	`38500-24F30`	HORN ASSY	1 шт.	—

33	`07120-0612A`	BOLT	1 шт.	—

34	`38740-26E00`	RELAY ASSY, FUEL PUMP	1 шт.	—

35	`38740-26E00`	RELAY ASSY, FAN MOTOR	1 шт.	—

36	`38741-24F00`	BRACKET, FUEL PUMP RLY	1 шт.	—

37	`01550-0612B`	BOLT	1 шт.	—

38	`37146-15H00`	KEY, BLANK OPT	1 шт.	—
