Electrical (Gsx-R1000zl3 E33)

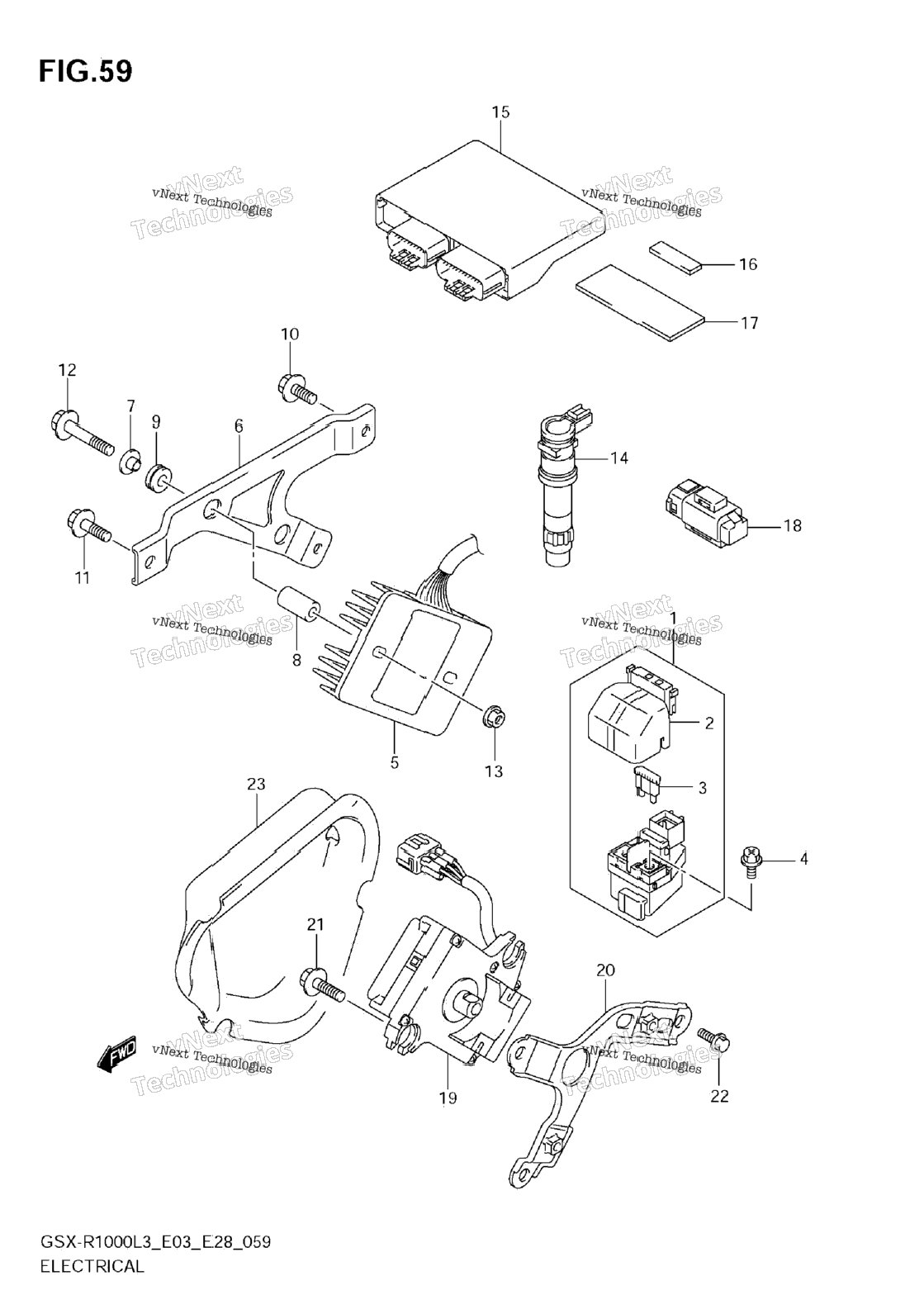

Схема Electrical (Gsx-R1000zl3 E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 31800-41G10 | RELAY ASSY, STARTING MOTOR | 1 шт. | — | |
| 2 | 31861-38G00 | COVER | 1 шт. | — | |
| 3 | 09481-30501 | FUSE (30A) | 2 шт. | — | |
| 4 | 09128-06013 | SCREW (6X8) | 2 шт. | — | |
| 5 | 32800-47H00 | RECTIFIER ASSY | 1 шт. | — | |
| 6 | 32831-47H10 | BRACKET, RECT FTG | 1 шт. | — | |
| 7 | 09180-06325 | SPACER (6.2X8.4X6.9) | 2 шт. | — | |
| 8 | 09180-06345 | SPACER (6.2X14.5X26) | 2 шт. | — | |
| 9 | 09320-08066 | .CUSHION (8.4X18X6) | 2 шт. | — | |
| 10 | 01550-0616A | BOLT | 2 шт. | — | |
| 11 | 09103-06286 | BOLT (6X20) | 1 шт. | — | |
| 12 | 01550-0645A | BOLT | 2 шт. | — | |
| 13 | 08316-1006A | NUT | 2 шт. | — | |
| 14 | 33410-47H00 | COIL ASSY, IGNITION | 4 шт. | — | |
| 15 | 32920-47HJ0 | CONTROL UNIT, FI | 1 шт. | — | |
| 16 | 33652-23H20 | CUSHION, FI CONTROL UNIT | 0 шт. | — | |
| 17 | 33652-34000 | PROTECTOR (30X80X2) | 1 шт. | — | |
| 18 | 33960-27G00 | SENSOR ASSY, FUEL CUT | 1 шт. | — | |
| 19 | 33970-47H01 | ACTUATOR ASSY, EXHAUST | 1 шт. | — | |
| 20 | 33971-47H00 | HOLDER, ACTUATOR | 0 шт. | — | |
| 21 | 09116-06202 | BOLT (6X25) | 2 шт. | — | |
| 22 | 01547-0612A | BOLT | 3 шт. | — | |
| 23 | 33977-47H00 | COVER, ACTUATOR | 1 шт. | — | |
