Rear Master Cylinder (Gsx-S750a,Gsx-S750za)

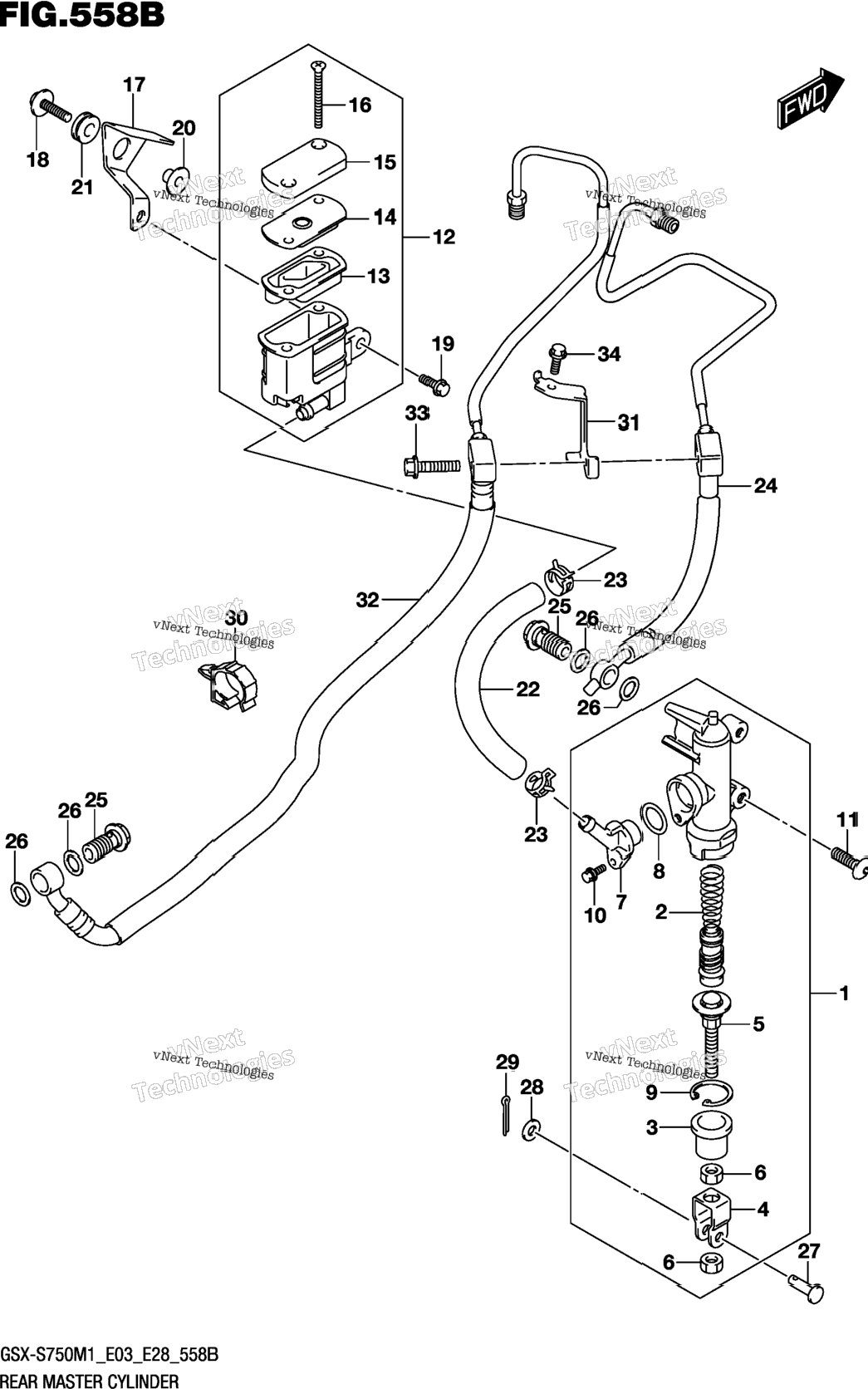

Схема Rear Master Cylinder (Gsx-S750a,Gsx-S750za)

Назад к схемам

Rear Master Cylinder (Gsx-S750a,Gsx-S750za)

№	Артикул	Название	Кол-во	Наличие и цены	Действия

1	`69600-08J10`	CYLINDER ASSY,REAR MASTER	1 шт.	—

2	`69600-34810`	.PISTON/CUP SET	1 шт.	—

3	`69691-04A00`	..BOOT	1 шт.	—

4	`69692-47H00`	.YOKE	1 шт.	—

5	`69670-27A50`	.PUSH ROD	1 шт.	—

6	`69693-47H00`	.NUT	2 шт.	—

7	`69672-08J10`	.CONNECTOR	1 шт.	—

8	`69686-34200`	.O-RING	1 шт.	—

9	`69665-47H00`	.CIRCLIP	1 шт.	—

10	`02112-7412A`	.SCREW	1 шт.	—

11	`09139-06028`	SCREW (6X20)	2 шт.	—

12	`69740-18K00`	TANK ASSY,RESERVOIR	1 шт.	—

13	`69667-01H00`	.DIAPHRAGM	1 шт.	—

14	`69668-01H00`	.PLATE,DIAPHRAGM	1 шт.	—

15	`69669-18K00`	.CAP	1 шт.	—

16	`69689-01H00`	.SCREW	2 шт.	—

17	`69750-13K00`	BRACKET, REAR RESERVOIR TANK	1 шт.	—

18	`09116-06202`	BOLT (6X25)	1 шт.	—

19	`01547-0612A`	BOLT	1 шт.	—

20	`09180-06325`	SPACER (6.2X8.4X6.9)	1 шт.	—

21	`09320-08066`	.CUSHION (8.4X18X6)	1 шт.	—

22	`69731-08J00`	HOSE,RR RESERVOIR TANK	1 шт.	—

23	`09401-12404`	CLIP (ID:12)	2 шт.	—

24	`69200-13K00`	HOSE, ASSY REAR BRAKE NO.1	1 шт.	—

25	`09360-10062`	UNION (10X1.25X22)	2 шт.	—

26	`09161-10009`	WASHER (10X15X1.5)	4 шт.	—

27	`09200-06068`	PIN (6X18.2)	1 шт.	—

28	`08322-0106A`	WASHER	1 шт.	—

29	`04111-2015A`	PIN	1 шт.	—

30	`09403-17306`	CLAMP	1 шт.	—

31	`69260-08J10`	CLAMP, REAR BRAKE HOSE	1 шт.	—

32	`69400-13K01`	HOSE ASSY,UNIT TO RR BK CLPR	0 шт.	—

33	`01547-0635A`	BOLT	1 шт.	—

34	`01550-0612A`	BOLT	1 шт.	—

Rear Master Cylinder (Gsx-S750a,Gsx-S750za)
