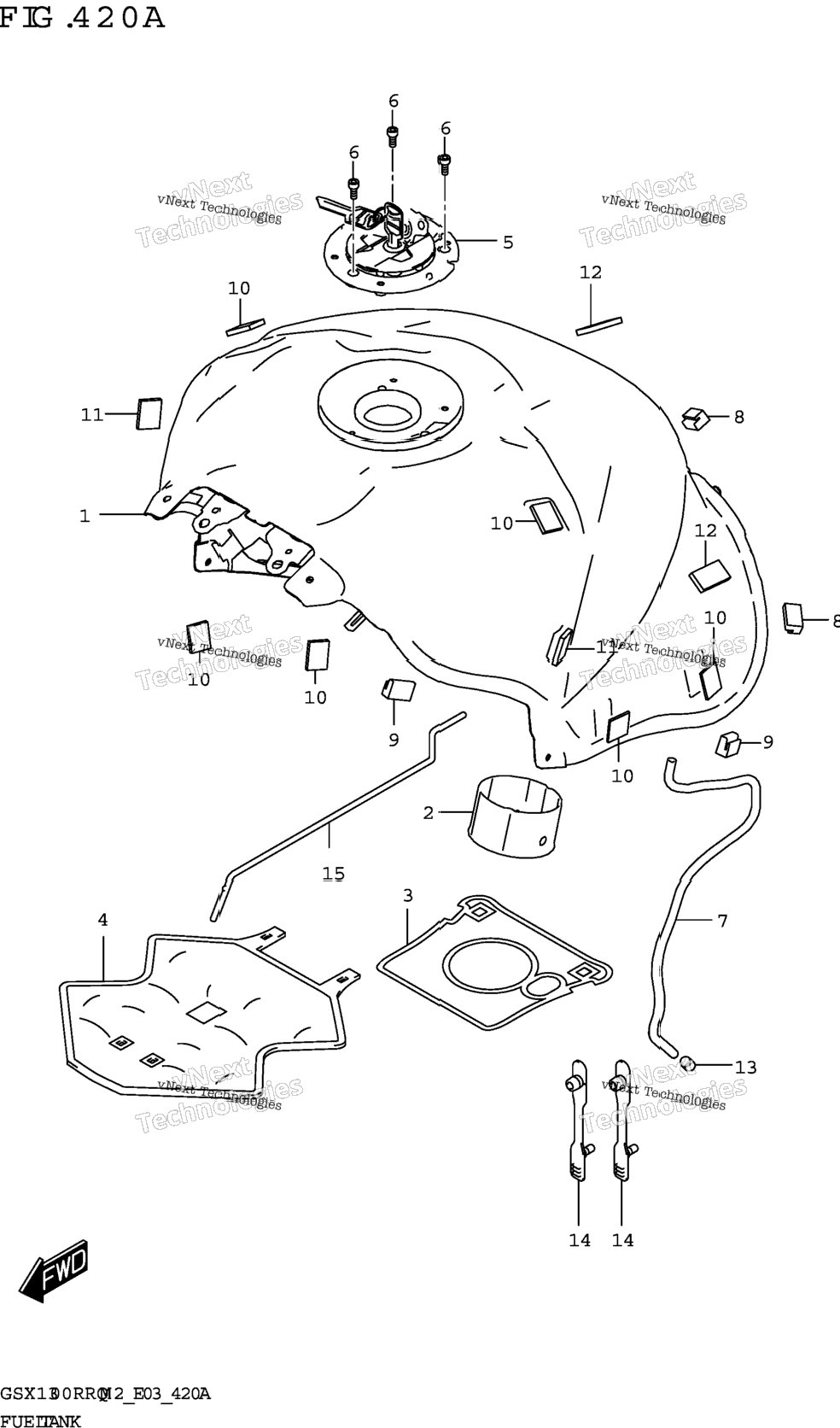

Fuel Tank (Gsx1300rrq:E33)Схема Fuel Tank (Gsx1300rrq:E33)Сообщить о проблемеНазад к схемам+−=№АртикулНазваниеКол-воНаличие и ценыДействия1-144100-10L00-YVBTANK ASSY,FUEL (BLACK) BODY COLOR:B5L1 шт.—НетПоказать замены1-244100-10L00-YUHTANK ASSY,FUEL (WHITE) BODY COLOR:B5N1 шт.—НетПоказать замены244121-28K01VESSEL, FUEL TANK INNER1 шт.—НетПоказать замены344191-10L00SHIELD,FUEL TANK HEAT1 шт.—НетПоказать замены444191-15H00SHIELD,FUEL TANK HEAT NO.11 шт.—НетПоказать замены544200-10810CAP SET,FUEL TANK FILLER1 шт.—НетПоказать замены609106-05026BOLT (5X12)3 шт.—НетПоказать замены744423-10L00HOSE,FUEL TANK DRAIN1 шт.—НетПоказать замены844541-10L00MOLDING,FUEL TANK2 шт.—НетПоказать замены944542-10L00CUSHION,FUEL TANK SIDE2 шт.—НетПоказать замены1044572-13G00.FASTENER (33X25X2.6)6 шт.—НетПоказать замены1144572-44G00FASTENER (20X15X2.6)2 шт.—НетПоказать замены1253145-48B00CUSHION (40X20X5)2 шт.—НетПоказать замены1309352-11154-010HOSE (11X15X10)0 шт.—НетПоказать замены1409407-05406CLAMP (L:118)2 шт.—НетПоказать замены1544574-35F00STAY,FUEL TANK OPT1 шт.—НетПоказать заменыСхемаТаблица+−=
