Wiring Harness (Gsx-R750l9 E33)

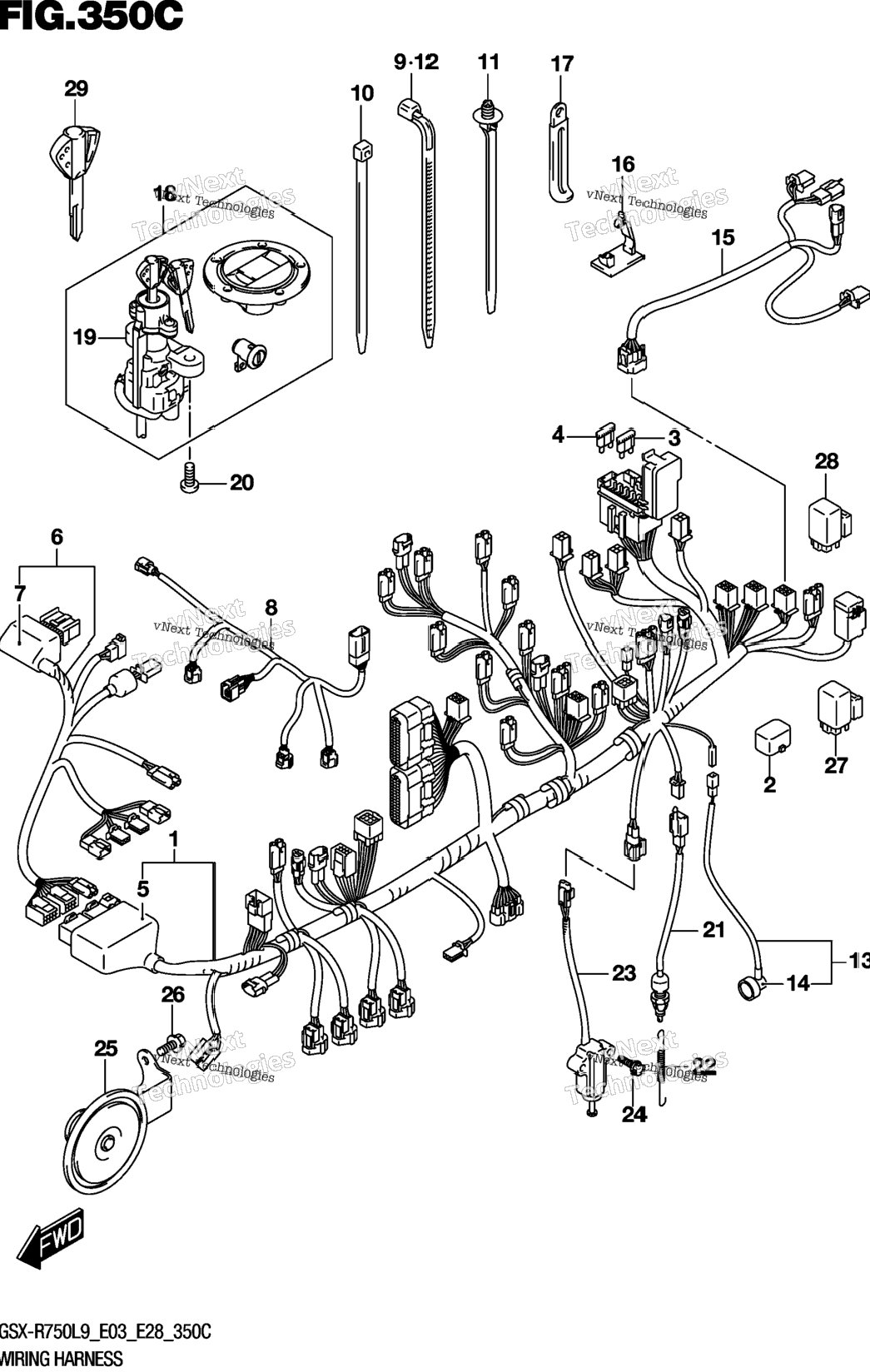

Схема Wiring Harness (Gsx-R750l9 E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-14JD0 | HARNESS, WIRING NO.1 | 1 шт. | — | |
| 2 | 36654-06J00 | CAP, TS | 1 шт. | — | |
| 3 | 09481-10501 | .FUSE (10A) | 5 шт. | — | |
| 4 | 09481-15501 | .FUSE (15A) | 1 шт. | — | |
| 5 | 36618-18G00 | .COVER | 0 шт. | — | |
| 6 | 36620-14J10 | HARNESS, WIRING NO.2 | 1 шт. | — | |
| 7 | 36618-47H00 | .COVER,CONNECTOR | 1 шт. | — | |
| 8 | 36630-14J10 | HARNESS, WIRING NO.3 | 1 шт. | — | |
| 9 | 09407-11401 | CLAMP (L:95) | 1 шт. | — | |
| 10 | 09407-14407 | CLAMP (L:145) | 2 шт. | — | |
| 11 | 09407-17403 | CLAMP (L:170) | 1 шт. | — | |
| 12 | 09407-14403 | CLAMP (L:125) | 2 шт. | — | |
| 13 | 36851-14J01 | WIRE, OIL PRESSURE LEAD | 1 шт. | — | |
| 14 | 36618-31J00 | .CAP, OIL PRESSURE SWITCH | 0 шт. | — | |
| 15 | 36859-14J00 | WIRE, REAR COMBINATION LEAD | 1 шт. | — | |
| 16 | 09403-04310 | CLAMP | 2 шт. | — | |
| 17 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 18 | 37101-40841 | LOCK SET | 1 шт. | — | |
| 19 | 37100-41G11 | .LOCK ASSY,STEERING | 1 шт. | — | |
| 20 | 09139-08016 | BOLT (8X20) | 2 шт. | — | |
| 21 | 37740-14J00 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 22 | 09443-06087 | SPRING | 1 шт. | — | |
| 23 | 37840-18J00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 24 | 01550-0620A | BOLT | 2 шт. | — | |
| 25 | 38500-14J00 | HORN ASSY | 1 шт. | — | |
| 26 | 01550-0616B | .BOLT | 2 шт. | — | |
| 27 | 38740-24X50 | RELAY ASSY | 1 шт. | — | |
| 28 | 38740-24X50 | RELAY ASSY | 1 шт. | — | |
| 29 | 37146-41G00 | KEY,BLANK (IMMOBI) OPT | 1 шт. | — | |
