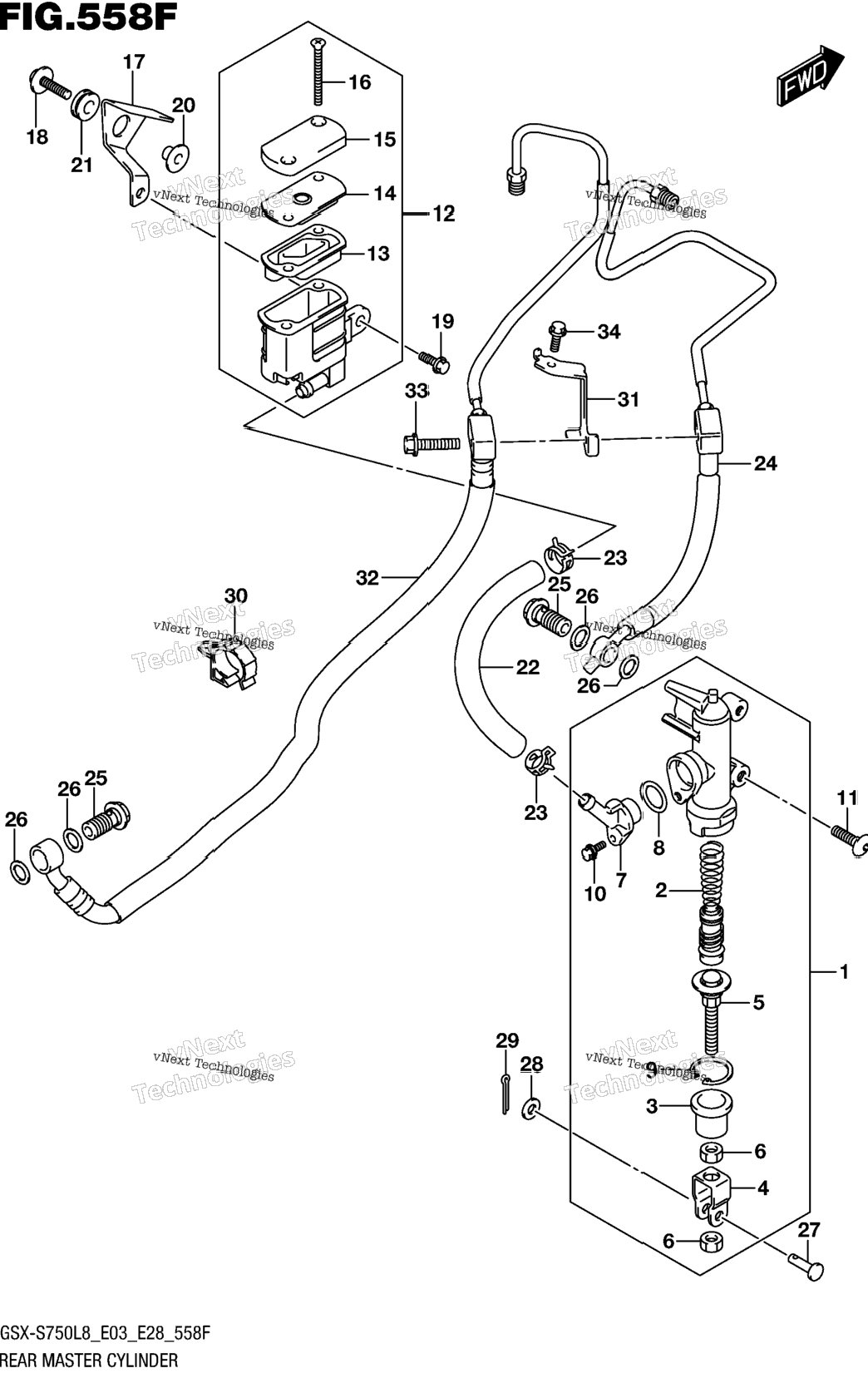

Rear Master Cylinder (Gsx-S750al8 E33)Схема Rear Master Cylinder (Gsx-S750al8 E33)Сообщить о проблемеНазад к схемам+−=№АртикулНазваниеКол-воНаличие и ценыДействия169600-08J10CYLINDER ASSY,REAR MASTER1 шт.—НетПоказать замены269600-34810.PISTON/CAP SET1 шт.—НетПоказать замены369691-04A00.BOOT1 шт.—НетПоказать замены469692-47H00.YOKE1 шт.—НетПоказать замены569670-27A50.PUSH ROD1 шт.—НетПоказать замены669693-47H00.NUT2 шт.—НетПоказать замены769672-08J10.CONNECTOR1 шт.—НетПоказать замены869686-34200.O-RING1 шт.—НетПоказать замены969665-47H00.CIRCLIP1 шт.—НетПоказать замены1002112-7412A.SCREW1 шт.—НетПоказать замены1109139-06028SCREW (6X20)2 шт.—НетПоказать замены1269740-18K00TANK ASSY,RESERVOIR1 шт.—НетПоказать замены1369667-01H00.DIAPHRAGM1 шт.—НетПоказать замены1469668-01H00.PLATE,DIAPHRAGM1 шт.—НетПоказать замены1569669-18K00.CAP1 шт.—НетПоказать замены1669689-01H00.SCREW2 шт.—НетПоказать замены1769750-13K00BRACKET, REAR RESERVOIR TANK1 шт.—НетПоказать замены1809116-06202BOLT (6X25)1 шт.—НетПоказать замены1901547-0612ABOLT1 шт.—НетПоказать замены2009180-06325SPACER (6.2X8.4X6.9)1 шт.—НетПоказать замены2109320-08066.CUSHION (8.4X18X6)1 шт.—НетПоказать замены2269731-08J00HOSE,RR RESERVOIR TANK1 шт.—НетПоказать замены2309401-12404CLIP2 шт.—НетПоказать замены2469200-13K00HOSE, ASSY REAR BRAKE NO.11 шт.—НетПоказать замены2509360-10062UNION2 шт.—НетПоказать замены2609161-10009WASHER (10X15X1.5)4 шт.—НетПоказать замены2709200-06068PIN (6X18.2)1 шт.—НетПоказать замены2808322-0106AWASHER1 шт.—НетПоказать замены2904111-2015ACOTTER PIN1 шт.—НетПоказать замены3009403-17306CLAMP1 шт.—НетПоказать замены3169260-08J10CLAMP, REAR BRAKE HOSE1 шт.—НетПоказать замены3269400-13K00HOSE ASSY, REAR BRAKE NO.21 шт.—НетПоказать замены3301547-0635ABOLT1 шт.—НетПоказать замены3401550-0612ABOLT1 шт.—НетПоказать заменыСхемаТаблица+−=
