Wiring Harness (Dl1050rc)

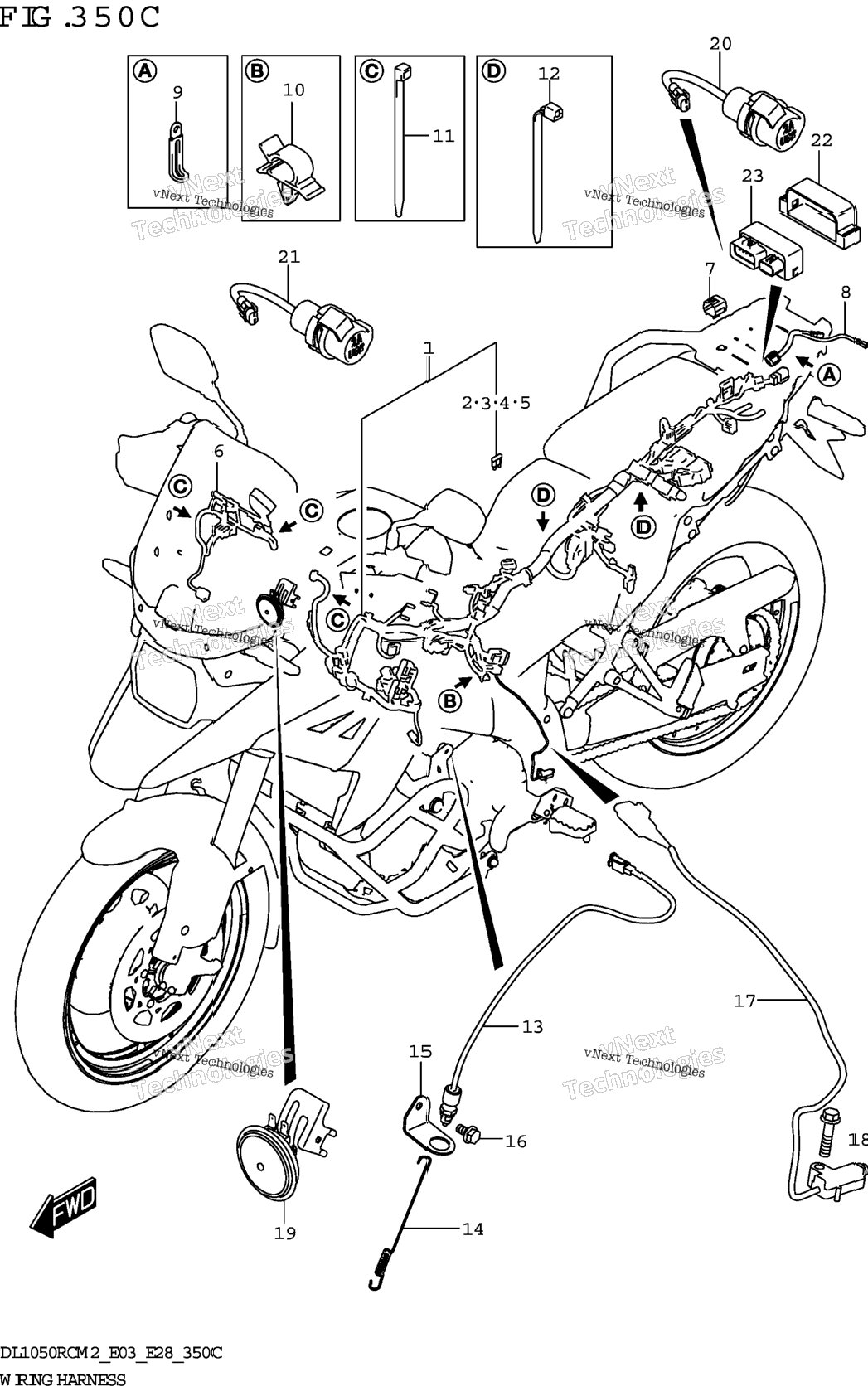

Схема Wiring Harness (Dl1050rc)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-06LC0 | HARNESS,WIRING | 1 шт. | — | |
| 2 | 09481-03501 | .FUSE (3A) | 1 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 6 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 2 шт. | — | |
| 5 | 09481-25504 | .FUSE (25A) | 1 шт. | — | |
| 6 | 36620-06LA0 | HARNESS,WIRING NO.2 | 1 шт. | — | |
| 7 | 36654-28K00 | CAP,OBD CONNECTOR | 1 шт. | — | |
| 8 | 36856-06LA0 | WIRE,REAR TURNSIGNAL LEAD | 1 шт. | — | |
| 9 | 09404-06429 | CLAMP (L:45) | 2 шт. | — | |
| 10 | 09403-10319 | CLAMP | 0 шт. | — | |
| 11 | 09407-14407 | CLAMP (L:145) | 9 шт. | — | |
| 12 | 09407-19401 | CLAMP (L:190) | 2 шт. | — | |
| 13 | 37740-06L00 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 14 | 43259-31J00 | SPRING,STOP LAMP SWITCH | 1 шт. | — | |
| 15 | 43251-31J00 | BRACKET,STOP LAMP SWITCH | 1 шт. | — | |
| 16 | 01550-0612A | BOLT | 1 шт. | — | |
| 17 | 37840-24F01 | SWITCH ASSY,SIDE STAND | 1 шт. | — | |
| 18 | 09103-08357 | .BOLT (8X35) | 1 шт. | — | |
| 19 | 38500-06L00 | HORN ASSY | 1 шт. | — | |
| 20 | 39105-06L00 | SOCKET,USB | 1 шт. | — | |
| 21 | 36744-06L00 | HOLDER,RELAY | 1 шт. | — | |
| 22 | 38860-06L00 | RELAY ASSY | 1 шт. | — | |
