Rear Master Cylinder (Gsx-R1000al6 E33)

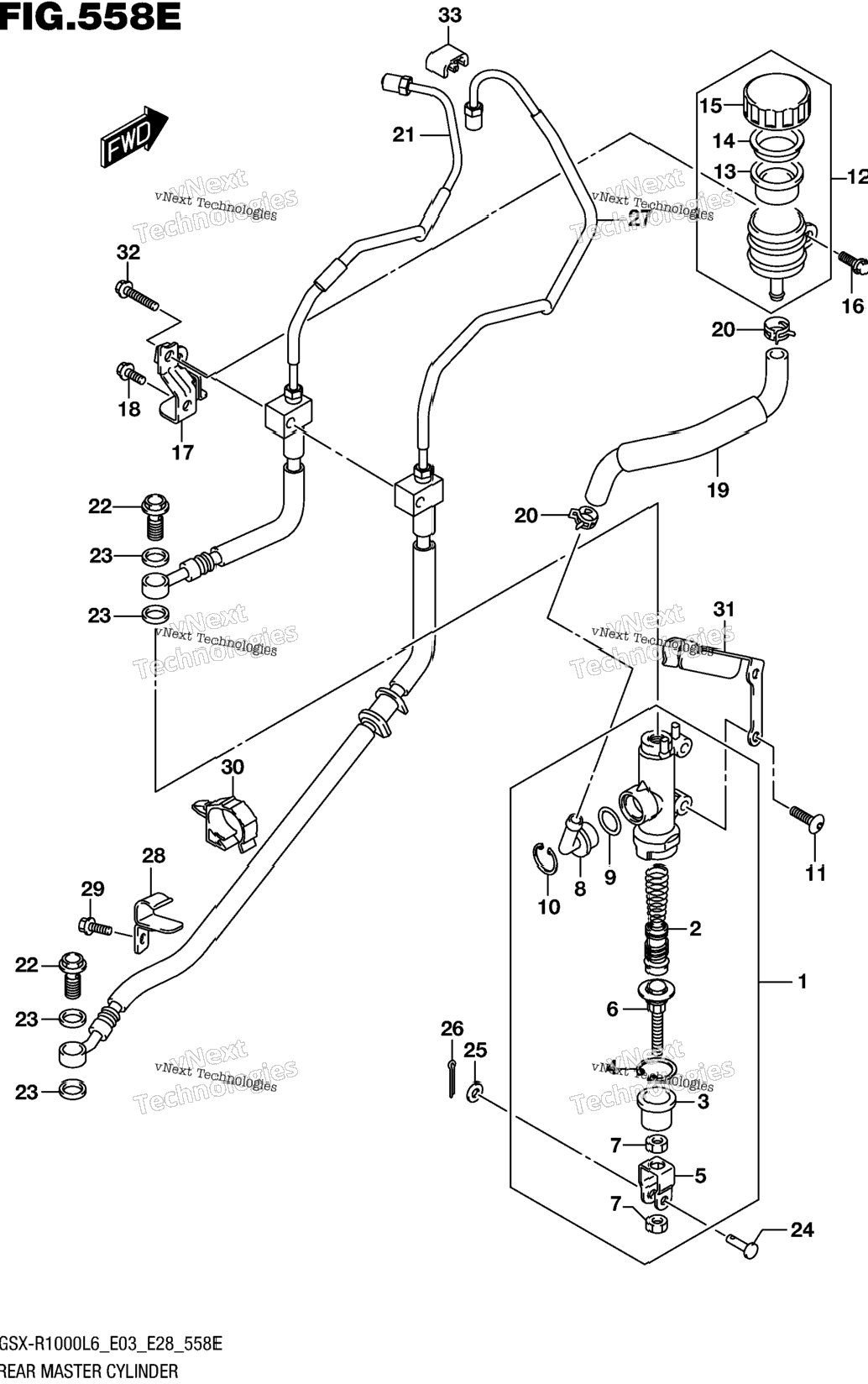

Схема Rear Master Cylinder (Gsx-R1000al6 E33)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 69600-47H20 | CYLINDER ASSY, REAR MASTER | 1 шт. | — | |
| 2 | 69600-34810 | .PISTON / CAP SET | 1 шт. | — | |
| 3 | 69691-00A00 | .BOOT | 1 шт. | — | |
| 4 | 69665-47H00 | .CIRCLIP | 1 шт. | — | |
| 5 | 69692-47H00 | .YOKE | 1 шт. | — | |
| 6 | 69670-40A00 | .ROD, PUSH | 1 шт. | — | |
| 7 | 69693-47H00 | .NUT | 2 шт. | — | |
| 8 | 69672-00B20 | .CONNECTOR | 1 шт. | — | |
| 9 | 69686-34200 | .O-RING | 1 шт. | — | |
| 10 | 69674-00B20 | .CIRCLIP | 1 шт. | — | |
| 11 | 09139-06125 | SCREW (6X20) | 2 шт. | — | |
| 12 | 69740-47H00 | TANK ASSY,REAR RESERVOIR | 1 шт. | — | |
| 13 | 69667-00B20 | .DIAPHRAGM | 1 шт. | — | |
| 14 | 69668-00B20 | .PLATE | 1 шт. | — | |
| 15 | 69669-47H00 | .CAP | 1 шт. | — | |
| 16 | 01547-0616A | BOLT | 1 шт. | — | |
| 17 | 69260-47H00 | CLAMP, REAR BRAKE HOSE | 0 шт. | — | |
| 18 | 01547-0612A | BOLT | 1 шт. | — | |
| 19 | 69730-47H10 | HOSE, RR RESERVOIR TANK | 0 шт. | — | |
| 20 | 09401-12404 | CLIP | 2 шт. | — | |
| 21 | 69200-47H00 | HOSE ASSY, RR MASTER TO UNIT | 0 шт. | — | |
| 22 | 09360-10065 | UNION | 2 шт. | — | |
| 23 | 09161-10009 | WASHER (10X15X1.5) | 4 шт. | — | |
| 24 | 09200-06068 | PIN (6X18.2) | 1 шт. | — | |
| 25 | 08322-0106A | WASHER | 1 шт. | — | |
| 26 | 04111-2015A | PIN, COTTER | 1 шт. | — | |
| 27 | 69400-47H00 | HOSE ASSY, RR UNIT TO CLPR | 0 шт. | — | |
| 28 | 69270-47H00 | CLAMP, RR BRAKE HOSE | 0 шт. | — | |
| 29 | 01547-0612A | BOLT | 1 шт. | — | |
| 30 | 09403-17306 | CLAMP | 1 шт. | — | |
| 31 | 69271-47H00 | CLAMP, RR BRAKE HOSE | 0 шт. | — | |
| 32 | 01547-0630A | BOLT | 1 шт. | — | |
| 33 | 09403-06324 | CLAMP | 0 шт. | — | |
