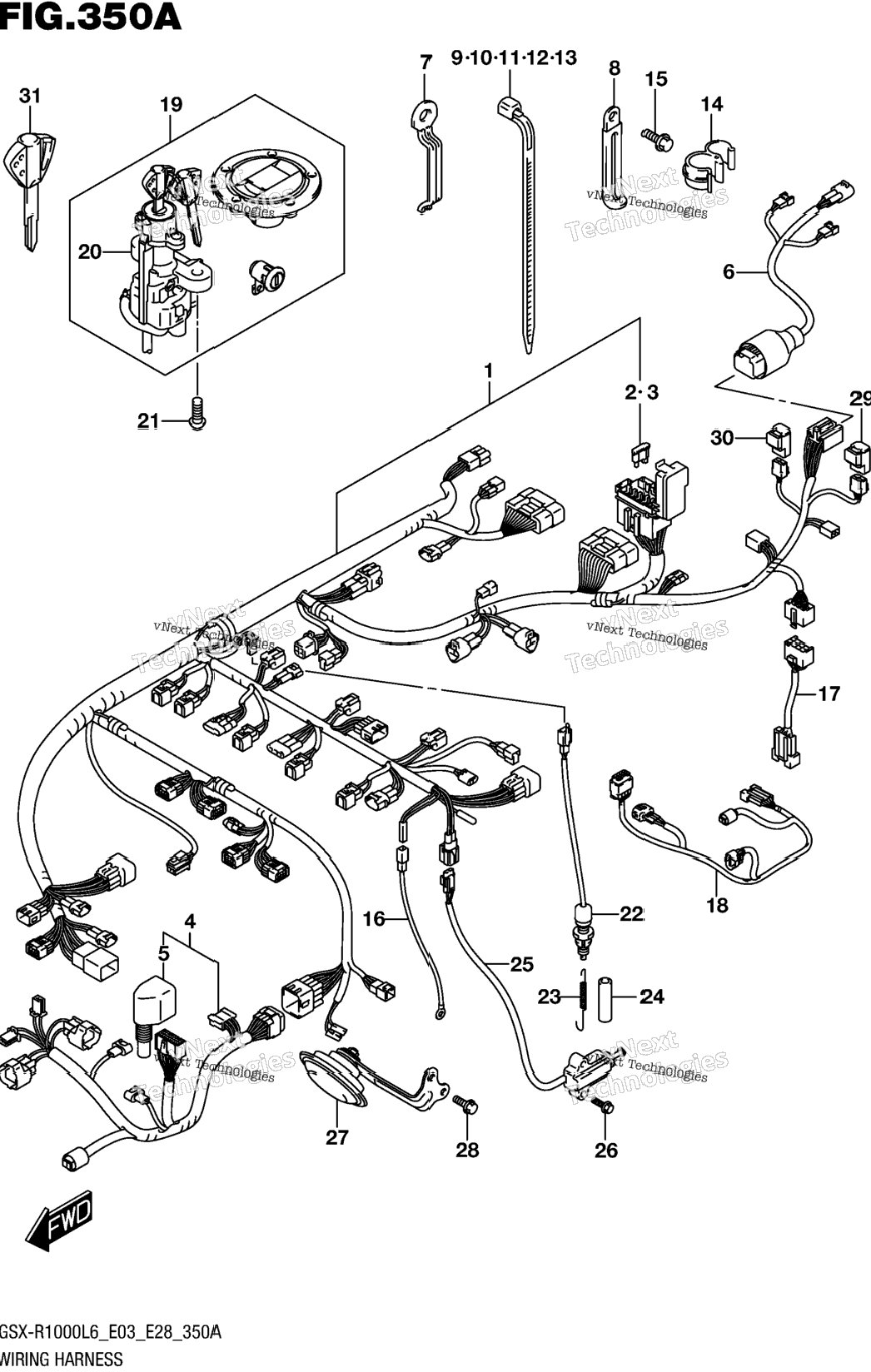

Wiring Harness (Gsx-R1000l6 E03)Схема Wiring Harness (Gsx-R1000l6 E03)Сообщить о проблемеНазад к схемам+−=№АртикулНазваниеКол-воНаличие и ценыДействия136610-47HB0HARNESS, WIRING NO.11 шт.—НетПоказать замены209481-10501.FUSE (10A)4 шт.—НетПоказать замены309481-15501.FUSE (15A)2 шт.—НетПоказать замены436620-47H10HARNESS, WIRING NO.21 шт.—НетПоказать замены536618-47H00.COVER, CONNECTOR1 шт.—НетПоказать замены636855-47H00WIRE, REARCOMBINATION1 шт.—НетПоказать замены709403-06322CLAMP2 шт.—НетПоказать замены809404-06429CLAMP (L:45)3 шт.—НетПоказать замены909407-14403CLAMP (L:125)2 шт.—НетПоказать замены1009407-11401CLAMP (L:95)1 шт.—НетПоказать замены1109407-18402CLAMP (L:165)3 шт.—НетПоказать замены1209407-19401CLAMP (L:190)2 шт.—НетПоказать замены1309407-19401CLAMP (L:190)1 шт.—НетПоказать замены1409408-00242CLAMP0 шт.—НетПоказать замены1501547-0612ABOLT2 шт.—НетПоказать замены1636851-47H01WIRE, OIL PRESSURE SWITCH1 шт.—НетПоказать замены1736857-47H00WIRE, RELAY LEAD1 шт.—НетПоказать замены1836859-47H10WIRE, ISC LEAD0 шт.—НетПоказать замены1937101-40821LOCK SET1 шт.—НетПоказать замены2037100-41G11.LOCK ASSY, STEERING1 шт.—НетПоказать замены2109139-08016BOLT (8X20)2 шт.—НетПоказать замены2237740-31D00SWITCH ASSY, STOP LAMP1 шт.—НетПоказать замены2309443-06087SPRING1 шт.—НетПоказать замены2409352-50823-600HOSE (5X8.2X600) L:600->601 шт.—НетПоказать замены2537840-47H00SWITCH ASSY, SIDE STAND1 шт.—НетПоказать замены2609103-06286BOLT (6X20)2 шт.—НетПоказать замены2738500-47H00HORN ASSY0 шт.—НетПоказать замены2801550-0616B.BOLT2 шт.—НетПоказать замены2938740-24X50RELAY ASSY, FUEL PUMP1 шт.—НетПоказать замены3038740-24X50RELAY ASSY, FAN MOTOR1 шт.—НетПоказать замены3137146-41G00KEY,BLANK (IMMOBI) OPT1 шт.—НетПоказать заменыСхемаТаблица+−=
