Electrical (Gsx-S1000fyal9 E28)

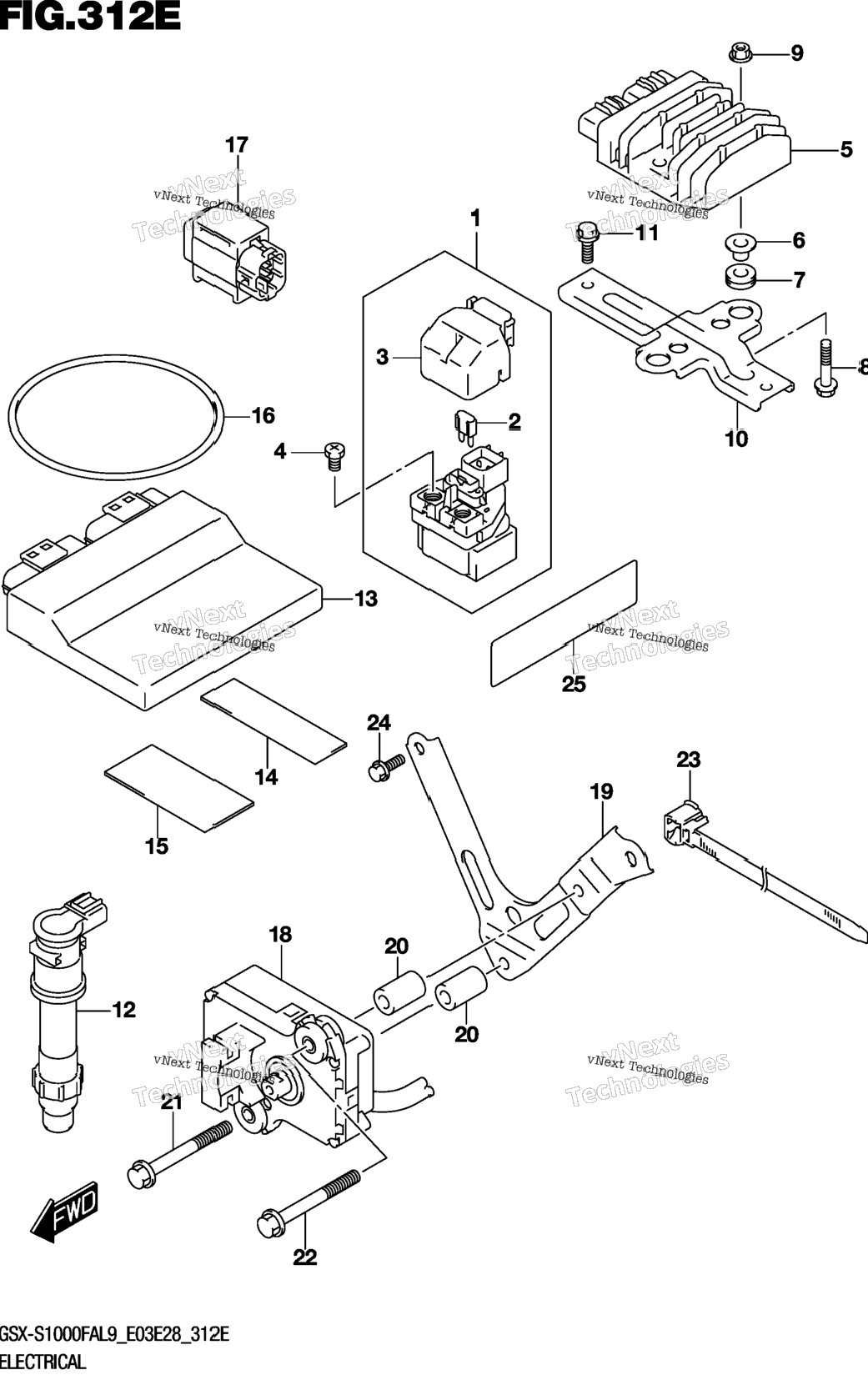

Схема Electrical (Gsx-S1000fyal9 E28)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 31800-38G10 | RELAY ASSY,STARTING MOTOR | 1 шт. | — | |
| 2 | 09481-30501 | .FUSE (30A) | 2 шт. | — | |
| 3 | 31861-38G00 | .COVER | 1 шт. | — | |
| 4 | 09128-06013 | SCREW (6X8) | 2 шт. | — | |
| 5 | 32800-26J02 | RECTIFIER ASSY | 1 шт. | — | |
| 6 | 09180-06331 | .SPACER (6.2X8.4X10.9) | 2 шт. | — | |
| 7 | 09320-08501 | CUSHION (8X18X10) | 2 шт. | — | |
| 8 | 01550-0635A | BOLT | 2 шт. | — | |
| 9 | 08316-1006A | NUT (6X12) | 2 шт. | — | |
| 10 | 47431-04K01 | BRACKET,ELECTRIC PARTS | 1 шт. | — | |
| 11 | 01550-0612A | BOLT | 2 шт. | — | |
| 12 | 33410-47H00 | COIL ASSY, IGNITION | 4 шт. | — | |
| 13 | 32920-38K50 | CONTROL UNIT, FI | 1 шт. | — | |
| 14 | 33652-38A10 | .PROTECTOR (20X90X2.0) | 2 шт. | — | |
| 15 | 33652-34000 | PROTECTOR (30X80X2) | 1 шт. | — | |
| 16 | 09280-85001 | O-RING (D:3.5,ID:85) | 0 шт. | — | |
| 17 | 33960-06G10 | SENSOR ASSY,FUEL CUT | 1 шт. | — | |
| 18 | 33970-48G00 | ACTUATOR ASSY | 1 шт. | — | |
| 19 | 47420-04K00 | BRACKET, ACTUATOR | 0 шт. | — | |
| 20 | 09180-06345 | SPACER (6.2X14.5X26) | 2 шт. | — | |
| 21 | 01550-0650A | BOLT | 1 шт. | — | |
| 22 | 01550-0655A | BOLT | 0 шт. | — | |
| 23 | 09407-14413 | CLAMP | 0 шт. | — | |
| 24 | 01547-0612A | BOLT | 2 шт. | — | |
| 25 | 45414-38G00 | TAPE,SEAT LOWER COVER | 0 шт. | — | |
