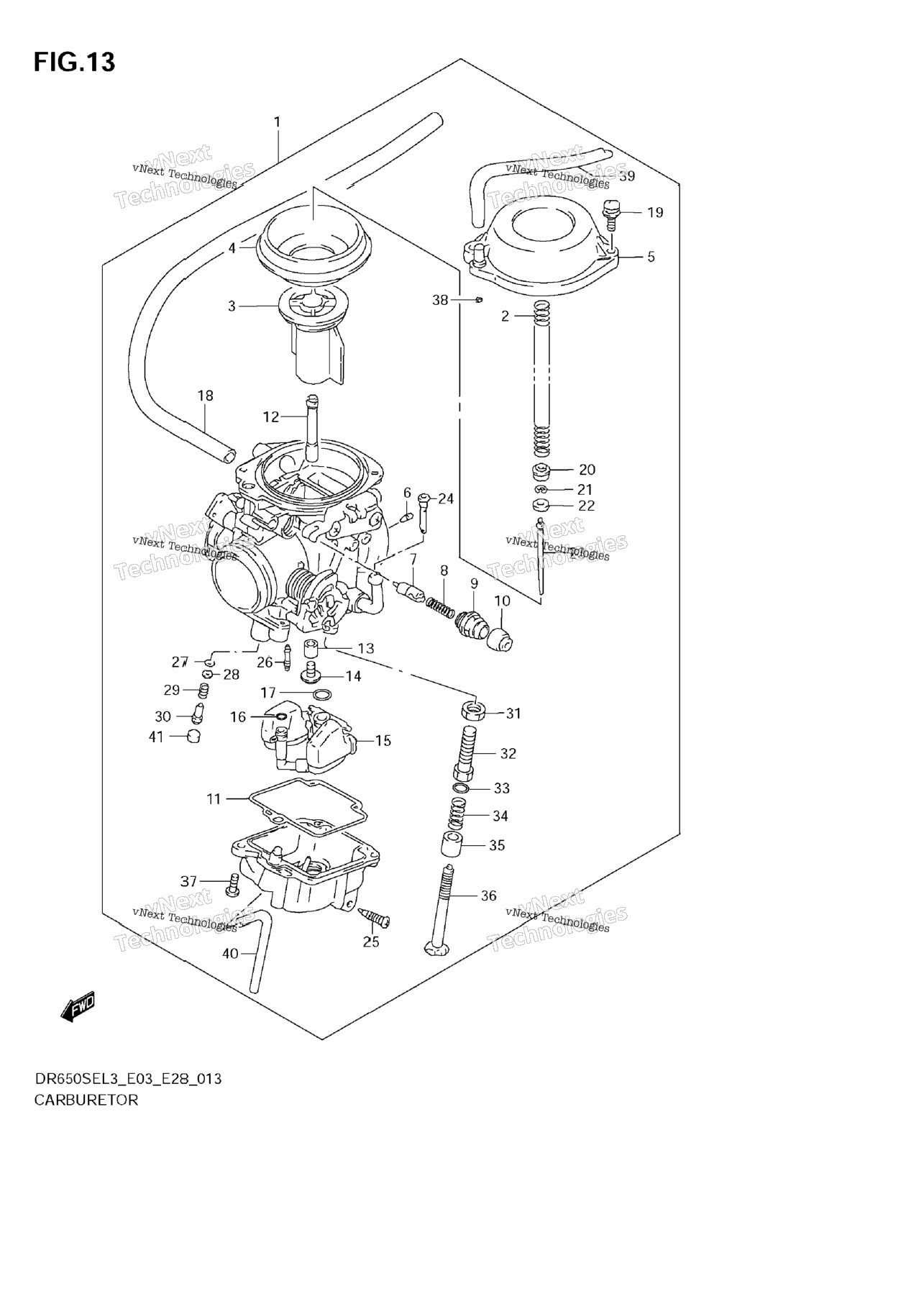

Carburetor (Dr650sel3 E33)Схема Carburetor (Dr650sel3 E33)Сообщить о проблемеНазад к схемам+−=№АртикулНазваниеКол-воНаличие и ценыДействия113200-32E61CARBURETOR ASSY1 шт.—НетПоказать замены213417-17D00SPRING1 шт.—НетПоказать замены313501-32E00VALVE, PISTON1 шт.—НетПоказать замены413507-07D01DIAPHRAGM1 шт.—НетПоказать замены513502-41C00COVER, DIAPHRAGM1 шт.—НетПоказать замены609493-20007JET, PILOT AIR (1.0)1 шт.—НетПоказать замены713411-12D00PLUNGER ASSY1 шт.—НетПоказать замены813417-22010SPRING1 шт.—НетПоказать замены913418-43410HOLDER, GUIDE1 шт.—НетПоказать замены1013681-04010CAP1 шт.—НетПоказать замены1113258-44B00GASKET, FLOAT CHAMBER1 шт.—НетПоказать замены1209494-00884JET, NEEDLE (Y-5M)1 шт.—НетПоказать замены1313331-07D00RING1 шт.—НетПоказать замены1409491-28010JET, MAIN (140)1 шт.—НетПоказать замены1513250-12EH0FLOAT/NEEDLE VALVE ASSY1 шт.—НетПоказать замены1613374-46710.O RING1 шт.—НетПоказать замены1713374-35C00O RING1 шт.—НетПоказать замены1813683-32E00HOSE (6.5X10.5X275)1 шт.—НетПоказать замены1902112-7516BSCREW2 шт.—НетПоказать замены2013331-12D00RING1 шт.—НетПоказать замены2113394-31210E RING1 шт.—НетПоказать замены2213387-07D00RING1 шт.—НетПоказать замены2313383-32E10NEEDLE, JET (6F23-1)1 шт.—НетПоказать замены2413236-12C00FILTER1 шт.—НетПоказать замены2513247-13A00.SCREW,DRAIN1 шт.—НетПоказать замены2609492-42010JET, PILOT (42.5)1 шт.—НетПоказать замены2713295-29900O RING1 шт.—НетПоказать замены2813291-29900WASHER1 шт.—НетПоказать замены2913268-47070.SPRING1 шт.—НетПоказать замены3013279-47070SCREW, PILOT (1,1/2)1 шт.—НетПоказать замены3113607-37010NUT1 шт.—НетПоказать замены3213267-31D00ADJUSTER1 шт.—НетПоказать замены3313615-43010WASHER1 шт.—НетПоказать замены3413271-33C00SPRING1 шт.—НетПоказать замены3513432-95210RING1 шт.—НетПоказать замены3613267-31D10ADJUSTER1 шт.—НетПоказать замены3713601-05148-XC0SCREW2 шт.—НетПоказать замены3813278-02340O RING1 шт.—НетПоказать замены3909355-45855-600HOSE (4.5X8.5X600)1 шт.—НетПоказать замены4013684-32E10HOSE (3X5X450)1 шт.—НетПоказать замены4113281-05A00PLUG1 шт.—НетПоказать заменыСхемаТаблица+−=
