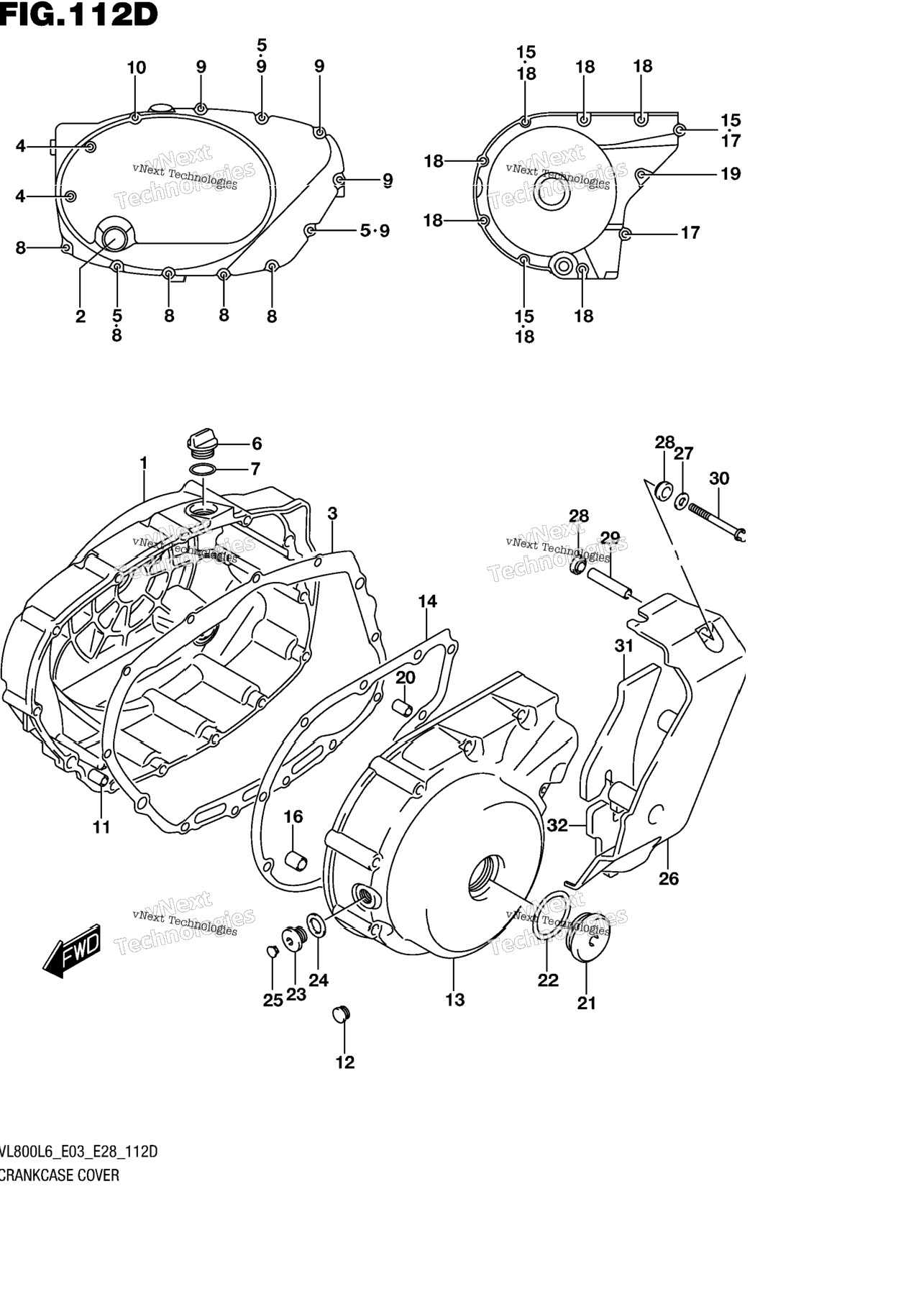

Crankcase Cover (Vl800tl6 E03)Схема Crankcase Cover (Vl800tl6 E03)Сообщить о проблемеНазад к схемам+−=№АртикулНазваниеКол-воНаличие и ценыДействия111340-41F00COVER, CLUTCH0 шт.—НетПоказать замены211971-33210.LENS,OIL LEVEL CHECK1 шт.—НетПоказать замены311482-41F00GASKET, CLUTCH COVER1 шт.—НетПоказать замены409103-06270BOLT (6X105)2 шт.—НетПоказать замены611971-25D00PLUG,ENGINE OIL FILLER1 шт.—НетПоказать замены709280-17003O-RING (D:3.1,ID:16.8)1 шт.—НетПоказать замены809103-06213BOLT (6X30)5 шт.—НетПоказать замены909103-06238BOLT (6X50)5 шт.—НетПоказать замены1209250-08013CAP (OD:12)2 шт.—НетПоказать замены1311351-41F10COVER, GENERATOR1 шт.—НетПоказать замены1411483-41F00GASKET, GENERATOR COVER1 шт.—НетПоказать замены1509168-06023GASKET (5.8X13X1.2)3 шт.—НетПоказать замены1509168-06023GASKET (5.8X13X1.2)3 шт.—НетПоказать замены1609206-11007PIN (8.4X11X20)1 шт.—НетПоказать замены1709103-06215BOLT (6X40)2 шт.—НетПоказать замены1909103-06226BOLT (6X85)1 шт.—НетПоказать замены1909103-06226BOLT (6X85)1 шт.—НетПоказать замены2004211-09189PIN1 шт.—НетПоказать замены2004211-09189PIN2 шт.—НетПоказать замены2109259-36008PLUG (36X10)1 шт.—НетПоказать замены2209280-33004O-RING (D:3.1,ID:32.7)1 шт.—НетПоказать замены2309248-14012PLUG (14X12)1 шт.—НетПоказать замены2409168-14002.GASKET (13.8X18.8X4.8)1 шт.—НетПоказать замены2509250-08012CAP (OD:12)1 шт.—НетПоказать замены2611361-41F00COVER, SECONDARY DRIVE1 шт.—НетПоказать замены2709160-06125WASHER (6.5X14X1.6)3 шт.—НетПоказать замены2809161-09005WASHER (8.7X16X5)6 шт.—НетПоказать замены2909180-06280SPACER (6.5X9X41.3)3 шт.—НетПоказать замены3009103-06216BOLT (6X55)3 шт.—НетПоказать замены3009103-06216BOLT (6X55)7 шт.—НетПоказать замены3111362-39G00CUSHION, SEC DRIVE COVER NO.11 шт.—НетПоказать замены3211363-39G00CUSHION, SEC DRIVE COVER NO.21 шт.—НетПоказать заменыСхемаТаблица+−=
