Wiring Harness (Gsx-R1000l8 E03)

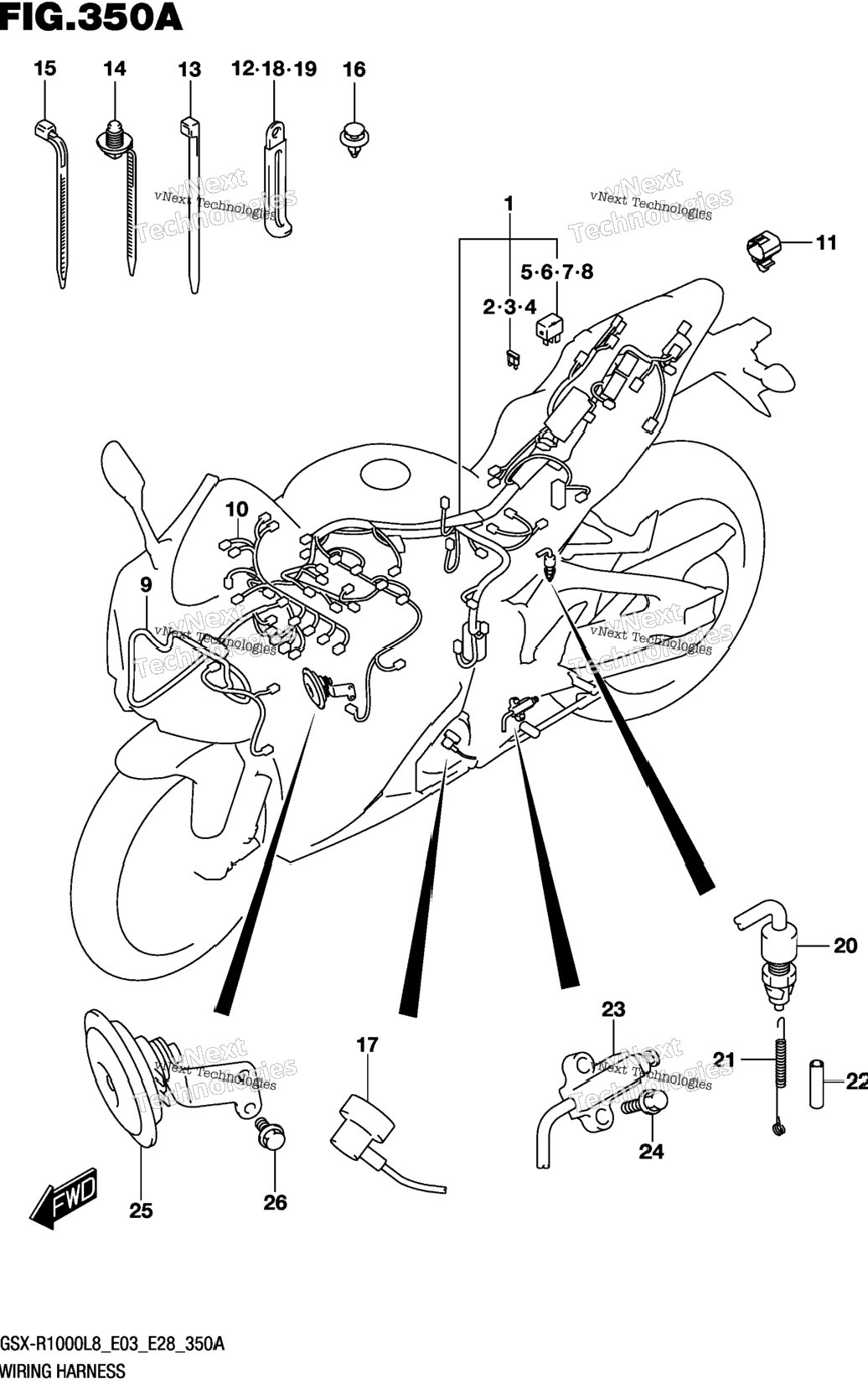

Схема Wiring Harness (Gsx-R1000l8 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-17K40 | HARNESS, WIRING NO.1 | 1 шт. | — | |
| 2 | 09481-07504 | .FUSE (7.5A) | 2 шт. | — | |
| 3 | 09481-10504 | .FUSE (10A) | 5 шт. | — | |
| 4 | 09481-15504 | .FUSE (15A) | 2 шт. | — | |
| 5 | 38860-76F01 | .RELAY FUEL PUMP | 1 шт. | — | |
| 6 | 38860-76F01 | .RELAY FAN MOTOR | 1 шт. | — | |
| 7 | 38860-76F01 | .RELAY SIDE STAND | 1 шт. | — | |
| 8 | 38860-76F01 | .RELAY HEADLAMP | 1 шт. | — | |
| 9 | 36620-17K10 | HARNESS, WIRING NO.2 | 1 шт. | — | |
| 10 | 36630-17K00 | HARNESS,WIRING NO.3 | 1 шт. | — | |
| 11 | 36654-06J30 | CAP, TS | 1 шт. | — | |
| 12 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 13 | 09407-14407 | CLAMP (L:145) | 3 шт. | — | |
| 14 | 09407-17403 | CLAMP (L:154) | 1 шт. | — | |
| 15 | 09407-14403 | CLAMP (L:125) | 2 шт. | — | |
| 16 | 09409-06328 | CLIP | 1 шт. | — | |
| 17 | 36851-17K00 | WIRE,OIL PRESSURE SWITCH LEAD | 0 шт. | — | |
| 18 | 09404-06429 | CLAMP (L:45) | 1 шт. | — | |
| 19 | 09404-06433 | CLAMP (L:80) | 1 шт. | — | — |
| 20 | 37740-17K00 | SWITCH ASSY,STOP LAMP | 1 шт. | — | |
| 21 | 43232-17K00 | SPRING | 1 шт. | — | |
| 22 | 09352-50823-600 | HOSE (5X8.2X600) L:600->60 | 1 шт. | — | |
| 23 | 37840-35F00 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 24 | 01550-0620A | BOLT | 2 шт. | — | |
| 25 | 38500-17K00 | HORN ASSY | 1 шт. | — | |
| 26 | 01550-0612A | BOLT | 2 шт. | — | |
