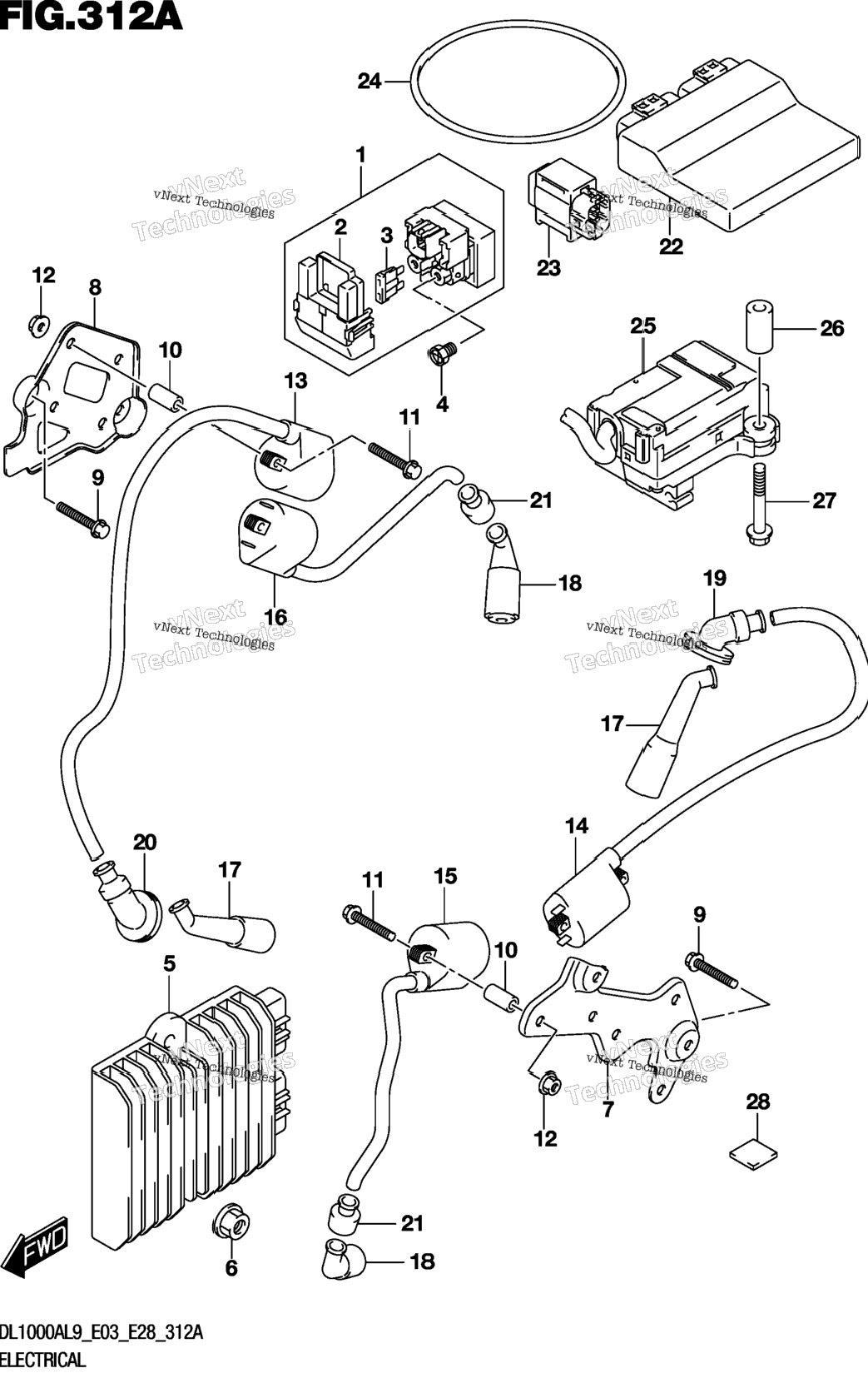

Electrical (Dl1000xal9 E03)
Схема Electrical (Dl1000xal9 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 31800-06G00 | RELAY ASSY, STARTING MOTOR | 1 шт. | — | |
| 2 | 31861-47E00 | .COVER | 1 шт. | — | |
| 3 | 09481-30101 | .FUSE (30A) | 2 шт. | — | |
| 4 | 09128-06013 | SCREW (6X8) | 2 шт. | — | |
| 5 | 32800-31J00 | RECTIFIER ASSY | 1 шт. | — | |
| 6 | 08316-1006A | NUT (6X12) | 2 шт. | — | |
| 7 | 33414-31J00 | BRACKET, IGNITION COIL | 0 шт. | — | |
| 8 | 33424-31J00 | BRACKET, IGNITION COIL | 0 шт. | — | |
| 9 | 01550-0620A | BOLT | 4 шт. | — | |
| 10 | 09180-06195 | SPACER (6.4X10X18) | 8 шт. | — | |
| 11 | 09103-06231 | BOLT (6X35) | 8 шт. | — | |
| 12 | 09159-06096 | NUT | 8 шт. | — | |
| 13 | 33410-06G01 | COIL ASSY,IGNITION | 1 шт. | — | |
| 14 | 33410-17G01 | COIL ASSY, IGNITION | 1 шт. | — | |
| 15 | 33410-20H01 | COIL ASSY,IGNITION | 1 шт. | — | |
| 16 | 33410-26G01 | COIL ASSY,IGNITION | 1 шт. | — | |
| 17 | 33510-31G00 | CAP ASSY, SPARK PLUG | 2 шт. | — | |
| 18 | 33510-31G10 | CAP ASSY, SPARK PLUG | 2 шт. | — | |
| 19 | 33542-06G00 | SEAL,HT CORD RR | 1 шт. | — | |
| 20 | 33542-06G10 | SEAL,HT CORD FR | 1 шт. | — | |
| 21 | 33542-38B00 | SEAL,HIGH TENSION CORD (SIDE) | 2 шт. | — | |
| 22 | 32920-31J12 | CONTROL UNIT, FI | 1 шт. | — | |
| 23 | 33960-06G10 | SENSOR ASSY,FUEL CUT | 1 шт. | — | |
| 24 | 09280-85001 | O-RING (D:3.5,ID:85) | 0 шт. | — | |
| 25 | 33970-47H01 | ACTUATOR ASSY, EXHAUST CONTROL | 1 шт. | — | |
| 26 | 09180-06345 | SPACER (6.2X14.5X26) | 2 шт. | — | |
| 27 | 09116-06183 | BOLT (6X55) | 0 шт. | — | |
| 28 | 44534-24F00 | CUSHION (20X20X1) | 1 шт. | — | |
