Footrest (Vl1500tl9 E03)

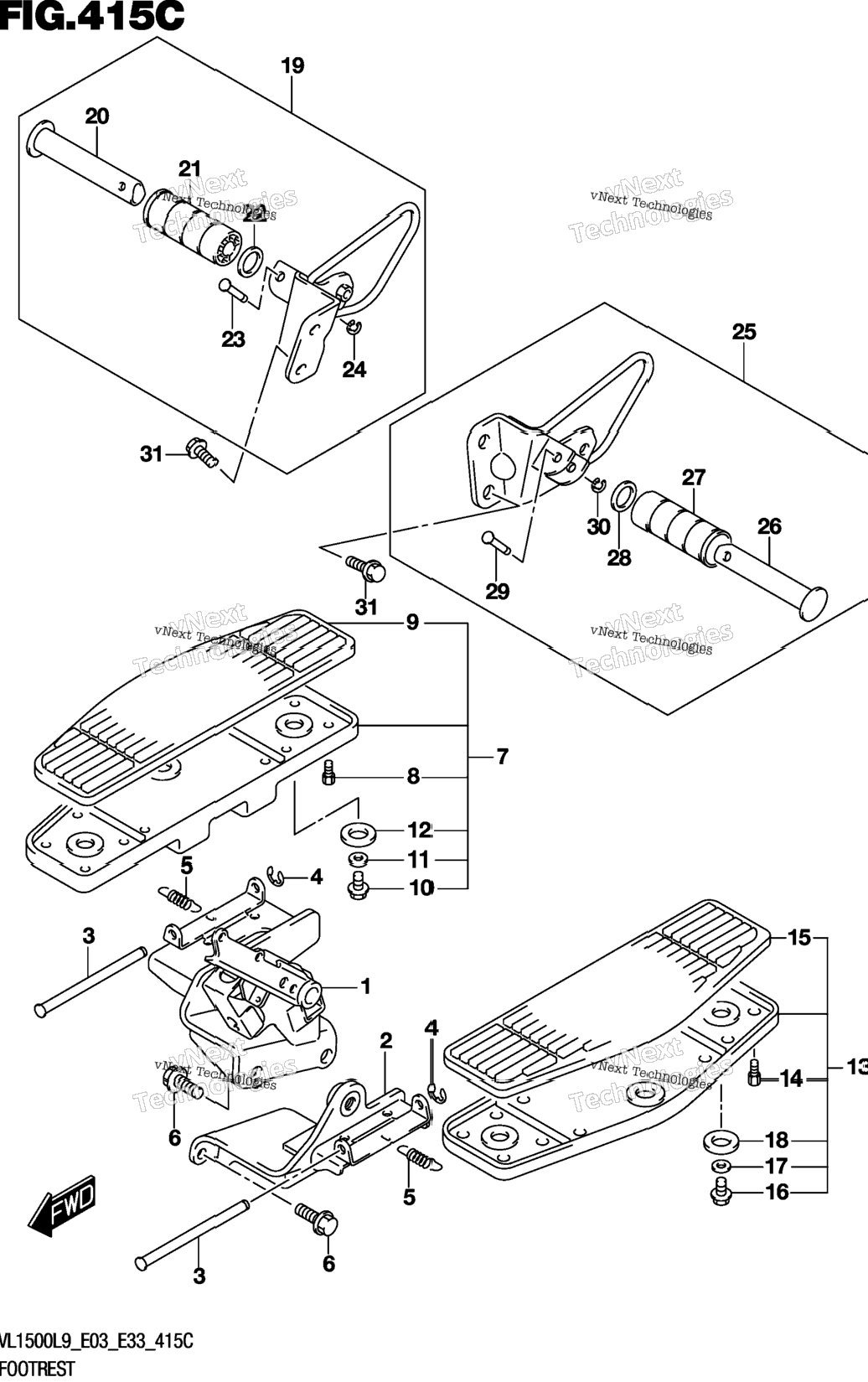

Схема Footrest (Vl1500tl9 E03)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 43510-06J00 | BRACKET | 1 шт. | — | |
| 2 | 43520-06J01 | BRACKET | 1 шт. | — | |
| 3 | 43539-10F00 | PIN,FRONT FOOTREST | 2 шт. | — | |
| 4 | 08332-1106A | E-RING | 2 шт. | — | |
| 5 | 09443-11033 | SPRING | 2 шт. | — | |
| 6 | 01550-1025B | BOLT | 4 шт. | — | |
| 7 | 43501-10F11 | FOOTREST ASSY | 1 шт. | — | |
| 13 | 43502-10F11 | FOOTREST ASSY | 1 шт. | — | |
| 14 | 43576-07D01 | .BOLT, BANK SENSOR | 1 шт. | — | |
| 14 | 43576-07D01 | .BOLT, BANK SENSOR | 1 шт. | — | |
| 15 | 43550-10F10 | .RUBBER,FR FOOTREST | 0 шт. | — | |
| 15 | 43550-10F10 | .RUBBER,FR FOOTREST | 0 шт. | — | |
| 16 | 01550-0610A | BOLT | 3 шт. | — | |
| 16 | 01550-0610A | BOLT | 3 шт. | — | |
| 17 | 09160-06158 | .WASHER (6.5X22X1.6) | 3 шт. | — | |
| 17 | 09160-06158 | .WASHER (6.5X22X1.6) | 3 шт. | — | |
| 18 | 09320-10036 | .CUSHION | 3 шт. | — | |
| 18 | 09320-10036 | .CUSHION | 3 шт. | — | |
| 19 | 43600-06J10 | FOOTREST ASSY | 1 шт. | — | |
| 25 | 43700-06J20 | FOOTREST ASSY | 1 шт. | — | |
| 26 | 43610-39G10 | .BAR,PILLION FOOTREST | 1 шт. | — | |
| 26 | 43610-39G10 | .BAR,PILLION FOOTREST | 1 шт. | — | |
| 27 | 43612-39G00 | .RUBBER,PILLION FOOTREST | 1 шт. | — | |
| 27 | 43612-39G00 | .RUBBER,PILLION FOOTREST | 1 шт. | — | |
| 28 | 09160-19024 | .WASHER (19.5X32X2) | 1 шт. | — | |
| 28 | 09160-19024 | .WASHER (19.5X32X2) | 1 шт. | — | |
| 29 | 09208-06007 | .PIN | 1 шт. | — | |
| 29 | 09208-06007 | .PIN | 1 шт. | — | |
| 30 | 08332-1104A | E-RING | 1 шт. | — | |
| 30 | 08332-1104A | E-RING | 1 шт. | — | |
| 31 | 09103-08412 | BOLT (8X16) | 4 шт. | — | |
