Wiring Harness (Vs1400glpk4)

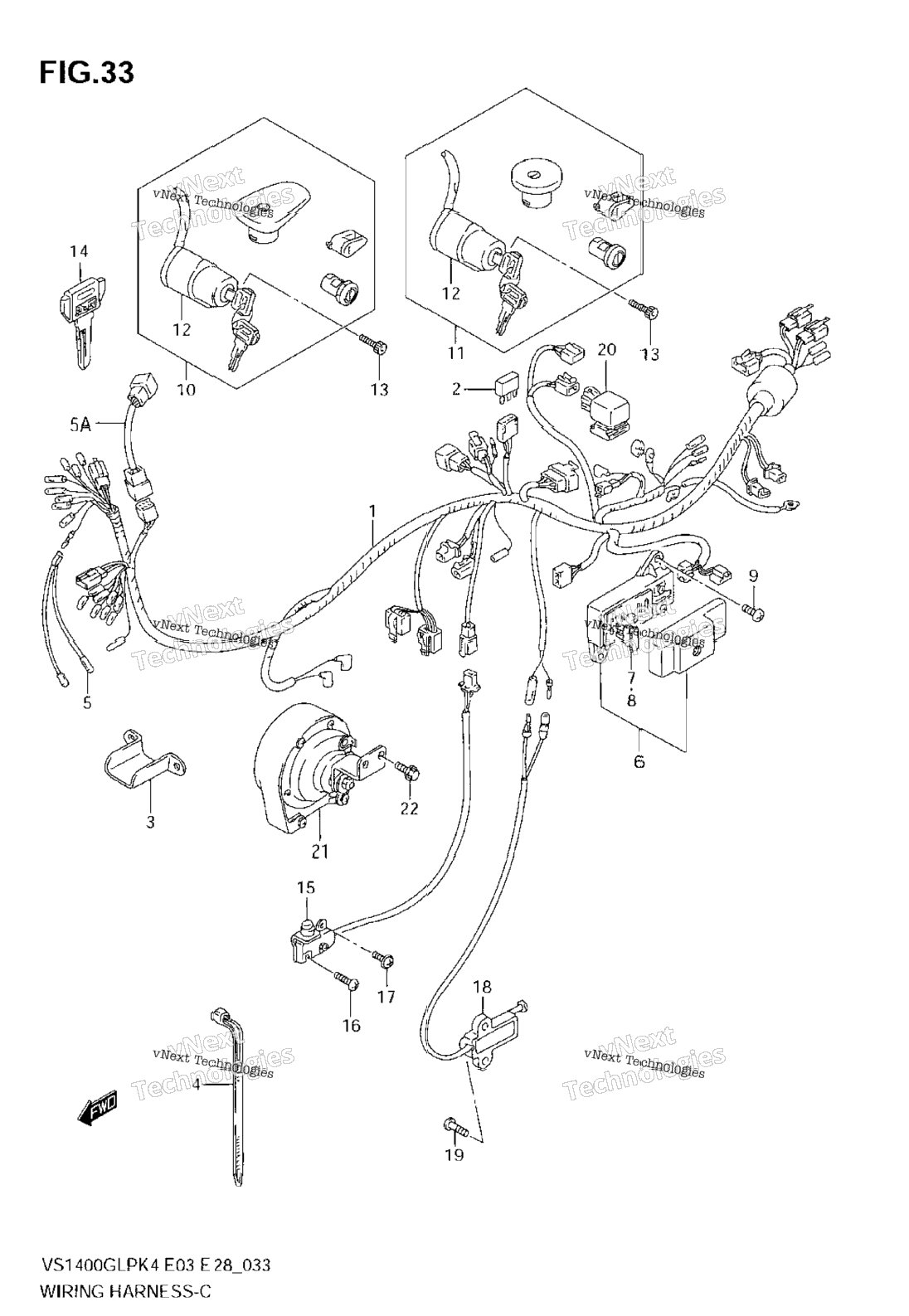

Схема Wiring Harness (Vs1400glpk4)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 36610-38BG0 | HARNESS, WIRING Includes Item(s) 2 | 0 шт. | — | |
| 2 | 36611-38A00 | DIODE | 2 шт. | — | |
| 3 | 36619-38B00 | GUIDE, WIRING HARNESS | 0 шт. | — | |
| 4 | 09407-14403 | CLAMP (L:125) | 5 шт. | — | |
| 5 | 09407-14407 | CLAMP (L:145) | 1 шт. | — | |
| 6 | 09407-18402 | CLAMP (L:165) | 2 шт. | — | |
| 7 | 36852-38B10 | WIRE, CLUTCH SWITCH | 1 шт. | — | |
| 8 | 36854-38BG0 | WIRE, IGNITION LEAD | 0 шт. | — | |
| 9 | 36740-19C00 | BOX ASSY, FUSE Includes Item(s) 7 - 8 | 1 шт. | — | |
| 10 | 09481-25101 | FUSE (25A) | 0 шт. | — | |
| 11 | 09481-10101 | FUSE (10A) | 4 шт. | — | |
| 12 | 02142-06163 | SCREW | 2 шт. | — | |
| 13 | 37000-38810 | LOCK SET | 1 шт. | — | |
| 14 | 37000-38820 | LOCK SET E33; Includes Item(s) 12 | 0 шт. | — | |
| 15 | 37110-38B03 | SWITCH ASSY, IGNITION | 1 шт. | — | |
| 16 | 07130-05163 | BOLT | 1 шт. | — | |
| 17 | 37146-03A00 | KEY, BLANK TYPE C OPT | 1 шт. | — | |
| 18 | 37146-03A10 | KEY, BLANK TYPE D OPT | 1 шт. | — | |
| 19 | 37146-03A20 | KEY, BLANK TYPE E OPT | 1 шт. | — | |
| 20 | 37146-03A30 | KEY, BLANK TYPE F OPT | 1 шт. | — | |
| 21 | 37740-38B00 | SWITCH ASSY, STOP LAMP | 1 шт. | — | |
| 22 | 02112-04163 | SCREW | 1 шт. | — | |
| 23 | 02142-04063 | SCREW | 0 шт. | — | |
| 24 | 37840-39A22 | SWITCH ASSY, SIDE STAND | 1 шт. | — | |
| 25 | 02112-76203 | SCREW | 2 шт. | — | |
| 26 | 38740-38B00 | RELAY ASSY, SIDE STAND | 1 шт. | — | |
| 27 | 38500-38B01 | HORN ASSY | 0 шт. | — | |
| 28 | 01550-06123 | BOLT | 2 шт. | — | |
