Rear Swinging Arm (Rm-Z450 L0)

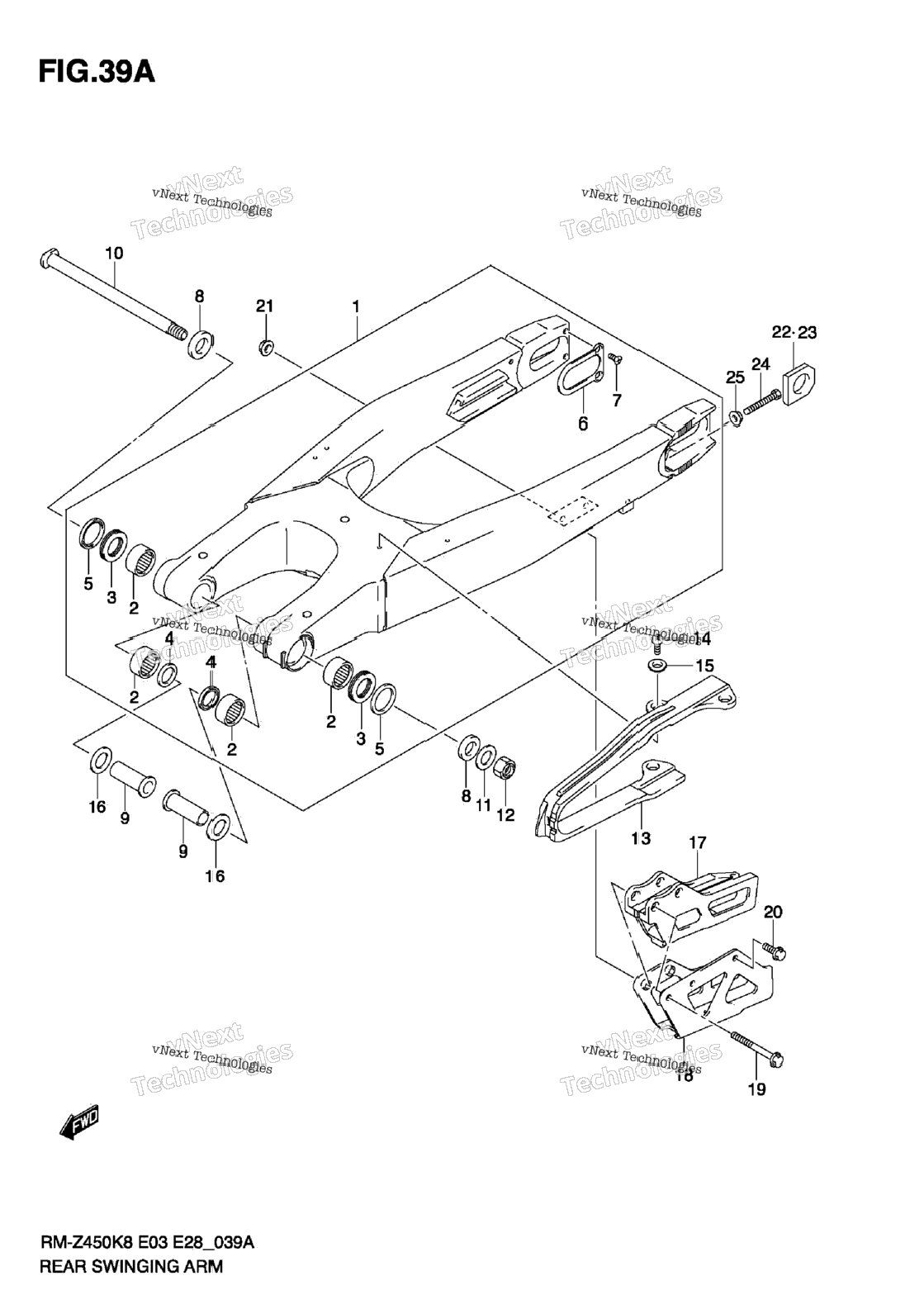

Схема Rear Swinging Arm (Rm-Z450 L0)
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 61000-28H10 | SWINGING ARM ASSY, REAR | 1 шт. | — | |
| 2 | 09263-22070 | BEARING (22X29X30) | 4 шт. | — | |
| 3 | 09263-22064 | BEARING (22X35X2) | 2 шт. | — | |
| 4 | 09285-22001 | SEAL (22X29X4) | 2 шт. | — | |
| 5 | 61262-36E00 | .SEAL RR SWGARM PIVOT OUTER ( | 2 шт. | — | |
| 6 | 61128-35G00 | PLATE, SWINGINGARM, REAR | 0 шт. | — | |
| 7 | 02122-0410B | SCREW | 4 шт. | — | |
| 8 | 61251-36E01 | SPACER, PIVOT OUTER | 2 шт. | — | |
| 9 | 61252-37F01 | SPACER, PIVOT INNER | 2 шт. | — | |
| 10 | 61211-35G00 | SHAFT, PIVOT | 1 шт. | — | |
| 11 | 08322-0116B | WASHER | 1 шт. | — | |
| 12 | 09159-16007 | NUT | 1 шт. | — | |
| 13 | 61273-35G00 | BUFFER, CHAIN TOUCH DEFENSE | 1 шт. | — | |
| 14 | 02112-0508B | SCREW | 3 шт. | — | |
| 15 | 09169-05022 | WASHER | 3 шт. | — | |
| 16 | 08211-22365 | WASHER | 2 шт. | — | |
| 17 | 61341-35G10 | GUIDE, CHAIN | 1 шт. | — | |
| 18 | 61342-37F00 | PLATE CHAIN GUIDE | 1 шт. | — | |
| 19 | 09103-06242 | BOLT (6X45) | 2 шт. | — | |
| 20 | 09103-06233 | BOLT (6X12) | 1 шт. | — | |
| 21 | 08316-1006B | NUT | 2 шт. | — | |
| 22 | 61445-28H11 | WASHER, CHAIN ADJUSTER, R | 1 шт. | — | |
| 23 | 61446-35G01 | WASHER, CHAIN ADJUSTER, L | 1 шт. | — | |
| 24 | 09100-08287 | BOLT (8X50) | 2 шт. | — | |
| 25 | 09159-08034 | NUT | 2 шт. | — | |
