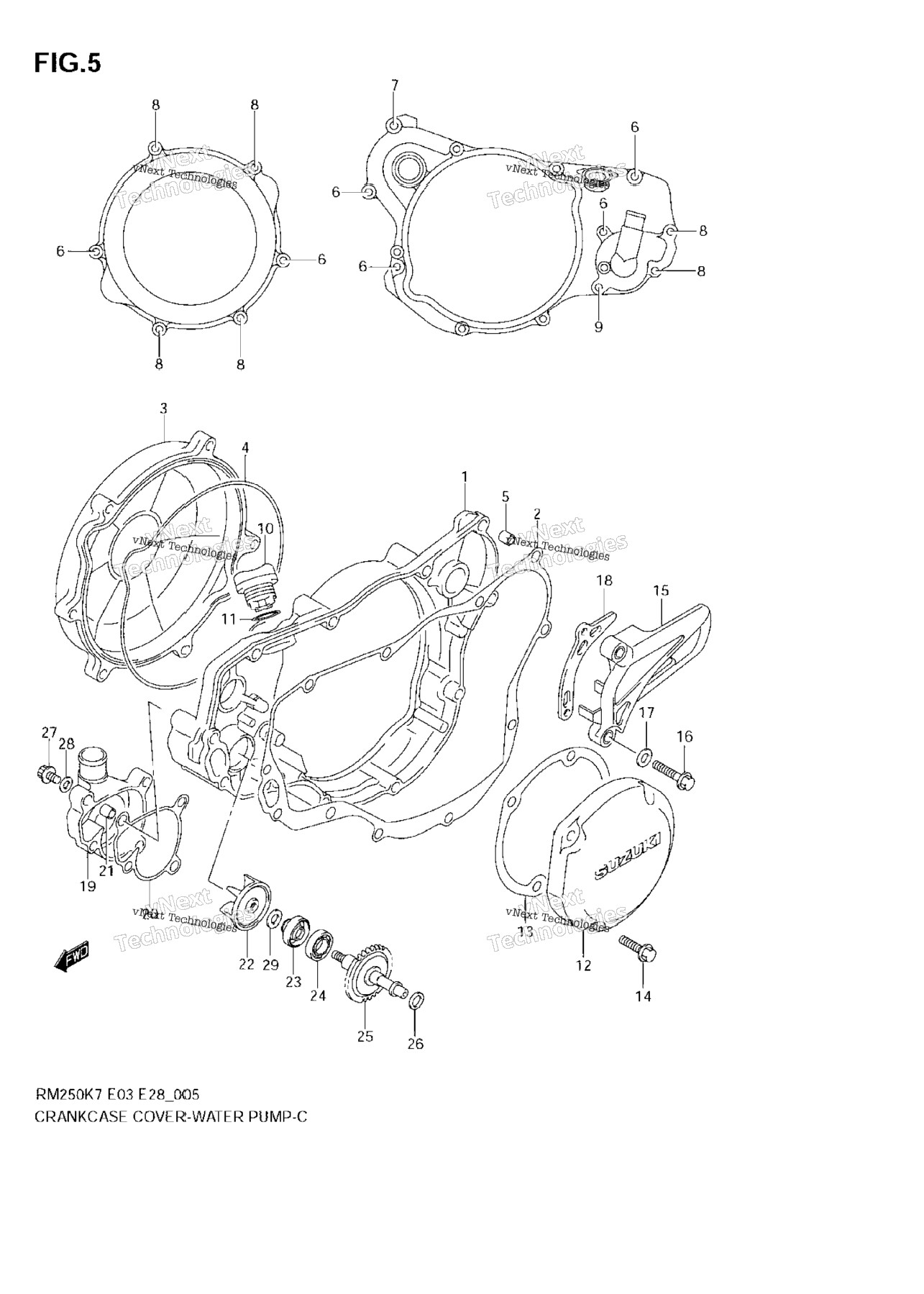

Crankcase Cover-Water Pump
Схема Crankcase Cover-Water Pump
| № | Артикул | Название | Кол-во | Наличие и цены | Действия |
|---|
| 1 | 11341-37F20 | COVER, CLUTCH | 1 шт. | — | |
| 2 | 11482-37F01 | GASKET, CLUTCH COVER | 1 шт. | — | |
| 3 | 11371-37F01 | COVER, CLUTCH OUTER | 1 шт. | — | |
| 4 | 11484-37E00 | O RING, CLUTCH OUTER COVER | 1 шт. | — | |
| 6 | 09103-06250 | BOLT | 6 шт. | — | |
| 8 | 09103-06253 | BOLT | 6 шт. | — | |
| 9 | 09103-06245 | BOLT | 1 шт. | — | |
| 10 | 11971-25D00 | PLUG,ENGINE OIL FILLER | 1 шт. | — | |
| 11 | 09280-17003 | O-RING (D:3.1,ID:16.8) | 1 шт. | — | |
| 12 | 11351-37F00 | COVER, MAGNETO | 1 шт. | — | |
| 13 | 11483-37E02 | GASKET, MAGNETO COVER | 1 шт. | — | |
| 14 | 01547-06207 | BOLT | 4 шт. | — | |
| 15 | 11360-36E00 | COVER, SPROCKET | 1 шт. | — | |
| 16 | 09103-06251 | BOLT | 1 шт. | — | |
| 16 | 09103-06251 | BOLT | 2 шт. | — | |
| 17 | 08322-0106B | WASHER | 2 шт. | — | |
| 18 | 27641-37E00 | PLATE, CHAIN GUIDE | 1 шт. | — | |
| 19 | 17411-37F10 | CASE, WATER PUMP | 1 шт. | — | |
| 20 | 17431-37F00 | GASKET, WATER PUMP CASE | 1 шт. | — | |
| 21 | 04211-09109 | PIN | 2 шт. | — | |
| 21 | 04211-09109 | PIN | 2 шт. | — | |
| 22 | 17491-37F10 | IMPELLER, WATER PUMP | 1 шт. | — | |
| 23 | 17461-37F00 | SEAL, WATER PUMP OIL | 1 шт. | — | |
| 24 | 08113-69010 | BEARING | 1 шт. | — | |
| 25 | 17510-37F10 | SHAFT, WATER PUMP | 1 шт. | — | |
| 26 | 09181-08139 | WASHER | 1 шт. | — | |
| 27 | 07120-0610B | BOLT, WATER PUMP DRAIN | 1 шт. | — | |
| 28 | 09168-06004 | GASKET | 1 шт. | — | |
| 29 | 08211-06121 | WASHER, WATER PUMP IMPELLER | 1 шт. | — | |
